KubernetesでのBookinfoの実行

このモジュールでは、異なるプログラミング言語で記述された4つのマイクロサービス（productpage、details、ratings、reviews）で構成されるアプリケーションを紹介します。この複合アプリケーションをBookinfoと呼び、Bookinfoの例ページで詳細を確認できます。

Bookinfoの例では、reviewsマイクロサービスにv1、v2、v3の3つのバージョンがあるアプリケーションの最終状態を示しています。このモジュールでは、アプリケーションはreviewsマイクロサービスのv1バージョンのみを使用します。次のモジュールでは、reviewsマイクロサービスの新しいバージョンのデプロイによってアプリケーションを拡張します。

アプリケーションとテストポッドのデプロイ

1. アプリケーションのURLを保持するMYHOST環境変数を設定します。

   $ export MYHOST=$(kubectl config view -o jsonpath={.contexts..namespace}).bookinfo.com


2. bookinfo.yamlをざっと見てください。これはアプリのKubernetesデプロイメント仕様です。サービスとデプロイメントに注目してください。

3. アプリケーションをKubernetesクラスタにデプロイします。

   $ kubectl apply -l version!=v2,version!=v3 -f https://raw.githubusercontent.com/istio/istio/release-1.24/samples/bookinfo/platform/kube/bookinfo.yaml
   service/details created
   serviceaccount/bookinfo-details created
   deployment.apps/details-v1 created
   service/ratings created
   serviceaccount/bookinfo-ratings created
   deployment.apps/ratings-v1 created
   service/reviews created
   serviceaccount/bookinfo-reviews created
   deployment.apps/reviews-v1 created
   service/productpage created
   serviceaccount/bookinfo-productpage created
   deployment.apps/productpage-v1 created


4. ポッドの状態を確認します。

   $ kubectl get pods
   NAME                            READY   STATUS    RESTARTS   AGE
   details-v1-6d86fd9949-q8rrf     1/1     Running   0          10s
   productpage-v1-c9965499-tjdjx   1/1     Running   0          8s
   ratings-v1-7bf577cb77-pq9kg     1/1     Running   0          9s
   reviews-v1-77c65dc5c6-kjvxs     1/1     Running   0          9s


5. 4つのポッドがRunning状態になったら、デプロイメントをスケールできます。各マイクロサービスの各バージョンを3つのポッドで実行するには、次のコマンドを実行します。

   $ kubectl scale deployments --all --replicas 3
   deployment.apps/details-v1 scaled
   deployment.apps/productpage-v1 scaled
   deployment.apps/ratings-v1 scaled
   deployment.apps/reviews-v1 scaled


6. ポッドの状態を確認します。各マイクロサービスに3つのポッドがあることに注意してください。

   $ kubectl get pods
   NAME                            READY   STATUS    RESTARTS   AGE
   details-v1-6d86fd9949-fr59p     1/1     Running   0          50s
   details-v1-6d86fd9949-mksv7     1/1     Running   0          50s
   details-v1-6d86fd9949-q8rrf     1/1     Running   0          1m
   productpage-v1-c9965499-hwhcn   1/1     Running   0          50s
   productpage-v1-c9965499-nccwq   1/1     Running   0          50s
   productpage-v1-c9965499-tjdjx   1/1     Running   0          1m
   ratings-v1-7bf577cb77-cbdsg     1/1     Running   0          50s
   ratings-v1-7bf577cb77-cz6jm     1/1     Running   0          50s
   ratings-v1-7bf577cb77-pq9kg     1/1     Running   0          1m
   reviews-v1-77c65dc5c6-5wt8g     1/1     Running   0          49s
   reviews-v1-77c65dc5c6-kjvxs     1/1     Running   0          1m
   reviews-v1-77c65dc5c6-r55tl     1/1     Running   0          49s


7. サービスがRunning状態になったら、マイクロサービスへのリクエスト送信に使用するテストポッドであるcurlをデプロイします。

   $ kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.24/samples/curl/curl.yaml


8. Bookinfoアプリケーションが実行されていることを確認するには、テストポッドからcurlコマンドを使ってリクエストを送信してください。

   $ kubectl exec $(kubectl get pod -l app=curl -o jsonpath='{.items[0].metadata.name}') -c curl -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"
   <title>Simple Bookstore App</title>


アプリケーションへの外部アクセスの有効化

アプリケーションの実行後、クラスタ外部からのクライアントによるアクセスを有効にします。以下の手順を正しく設定すると、ラップトップのブラウザからアプリケーションにアクセスできます。

Kubernetes Ingressリソースの設定とアプリケーションのWebページへのアクセス

1. Kubernetes Ingressリソースを作成します。

   $ kubectl apply -f - <<EOF
   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: bookinfo
     annotations:
       kubernetes.io/ingress.class: istio
   spec:
     rules:
     - host: $MYHOST
       http:
         paths:
         - path: /productpage
           pathType: Prefix
           backend:
             service:
               name: productpage
               port:
                 number: 9080
         - path: /login
           pathType: Prefix
           backend:
             service:
               name: productpage
               port:
                 number: 9080
         - path: /logout
           pathType: Prefix
           backend:
             service:
               name: productpage
               port:
                 number: 9080
         - path: /static
           pathType: Prefix
           backend:
             service:
               name: productpage
               port:
                 number: 9080
   EOF


/etc/hosts設定ファイルの更新

1. bookinfoという名前のKubernetes IngressのIPアドレスを取得します。

   $ kubectl get ingress bookinfo


2. /etc/hostsファイルに、次のコマンドで提供されるホストエントリに上記のIPアドレスを追加します。スーパーユーザー権限が必要であり、/etc/hostsの編集にはおそらくsudoを使用する必要があります。スーパーユーザー権限が必要です。

   $ echo $(kubectl get ingress istio-system -n istio-system -o jsonpath='{..ip} {..host}') $(kubectl get ingress bookinfo -o jsonpath='{..host}')


アプリケーションへのアクセス

1. コマンドラインからアプリケーションのホームページにアクセスします。

   $ curl -s $MYHOST/productpage | grep -o "<title>.*</title>"
   <title>Simple Bookstore App</title>


2. 次のコマンドの出力をブラウザのアドレスバーに貼り付けます。

   $ echo http://$MYHOST/productpage

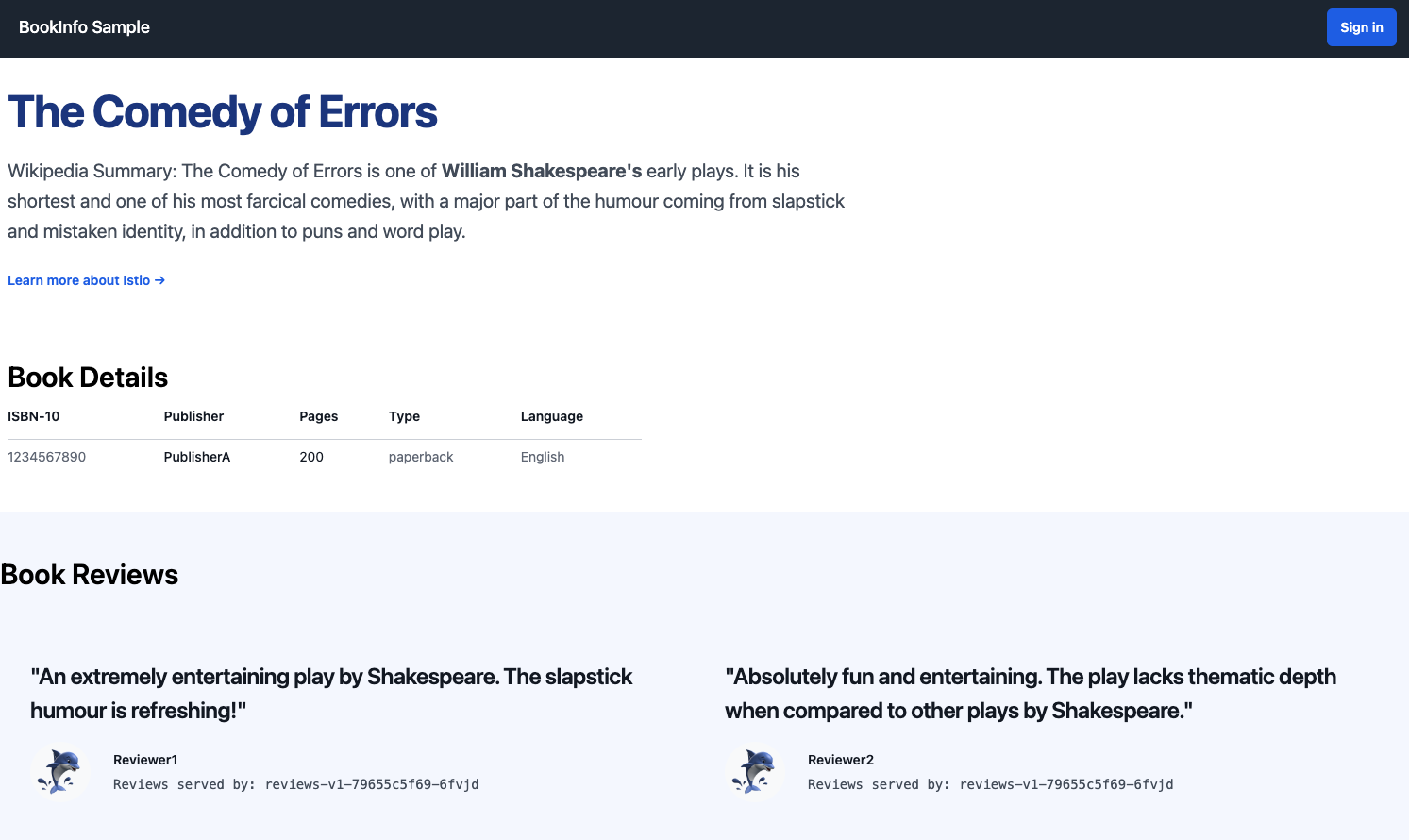

   次のウェブページが表示されます。



3. マイクロサービスが互いにどのように呼び出し合うかを観察します。例えば、reviewsはhttp://ratings:9080/ratings URLを使用してratingsマイクロサービスを呼び出します。reviewsのコードを参照してください。

   private final static String ratings_service = "http://ratings:9080/ratings";


4. 別のターミナルウィンドウで無限ループを設定し、アプリケーションにトラフィックを送信して、現実世界の一定のユーザートラフィックをシミュレートします。

   $ while :; do curl -s $MYHOST/productpage | grep -o "<title>.*</title>"; sleep 1; done
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   ...


アプリケーションのテストの準備ができました。
