Istio Ingress Gateway の設定

これまで、Kubernetes Ingressを使用してアプリケーションに外部からアクセスしていました。このモジュールでは、マイクロサービスへのトラフィックにIstioの制御を適用するために、トラフィックがIstio Ingress Gatewayを経由するように設定します。

1. 名前空間の名前をNAMESPACE環境変数に保存します。ログでマイクロサービスを認識するために必要になります。

   $ export NAMESPACE=$(kubectl config view -o jsonpath="{.contexts[?(@.name == \"$(kubectl config current-context)\")].context.namespace}")
   $ echo $NAMESPACE
   tutorial


2. Istio Ingress Gatewayのホスト名の環境変数を設定します。

   $ export MY_INGRESS_GATEWAY_HOST=istio.$NAMESPACE.bookinfo.com
   $ echo $MY_INGRESS_GATEWAY_HOST
   istio.tutorial.bookinfo.com


3. Istio Ingress Gatewayを設定します。

   $ kubectl apply -f - <<EOF
   apiVersion: networking.istio.io/v1
   kind: Gateway
   metadata:
     name: bookinfo-gateway
   spec:
     selector:
       istio: ingressgateway # use Istio default gateway implementation
     servers:
     - port:
         number: 80
         name: http
         protocol: HTTP
       hosts:
       - $MY_INGRESS_GATEWAY_HOST
   ---
   apiVersion: networking.istio.io/v1
   kind: VirtualService
   metadata:
     name: bookinfo
   spec:
     hosts:
     - $MY_INGRESS_GATEWAY_HOST
     gateways:
     - bookinfo-gateway.$NAMESPACE.svc.cluster.local
     http:
     - match:
       - uri:
           exact: /productpage
       - uri:
           exact: /login
       - uri:
           exact: /logout
       - uri:
           prefix: /static
       route:
       - destination:
           host: productpage
           port:
             number: 9080
   EOF


4. Ingress IPとポートの特定セクションの手順に従って、INGRESS_HOSTとINGRESS_PORTを設定します。

5. このコマンドの出力を/etc/hostsファイルに追加します。

   $ echo $INGRESS_HOST $MY_INGRESS_GATEWAY_HOST


6. コマンドラインからアプリケーションのホームページにアクセスします。

   $ curl -s $MY_INGRESS_GATEWAY_HOST:$INGRESS_PORT/productpage | grep -o "<title>.*</title>"
   <title>Simple Bookstore App</title>


7. 次のコマンドの出力をブラウザのアドレスバーに貼り付けます。

   $ echo http://$MY_INGRESS_GATEWAY_HOST:$INGRESS_PORT/productpage


8. 新しいターミナルウィンドウで無限ループを設定して、アプリケーションへの現実世界のユーザートラフィックをシミュレートします。

   $ while :; do curl -s <output of the previous command> | grep -o "<title>.*</title>"; sleep 1; done
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   <title>Simple Bookstore App</title>
   ...

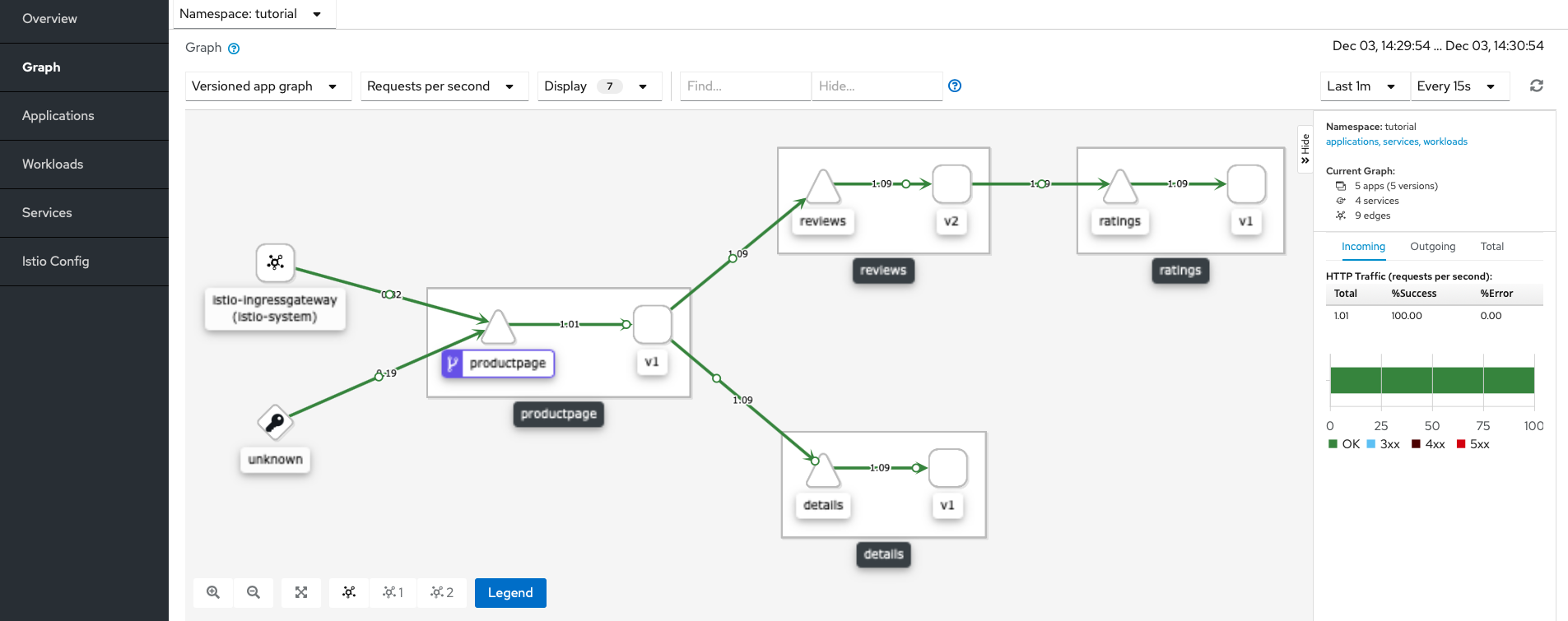

9. Kialiコンソールmy-kiali.io/kiali/consoleで名前空間のグラフを確認します。（my-kiali.io URLは、以前設定した/etc/hostsファイルに含まれている必要があります）。

   今回は、トラフィックが2つのソース、unknown（Kubernetes Ingress）とistio-ingressgateway istio-system（Istio Ingress Gateway）から来ていることがわかります。



10. この時点で、Kubernetes Ingressを経由したリクエストの送信を停止し、Istio Ingress Gatewayのみを使用できます。前の手順で設定した無限ループ（ターミナルウィンドウでCtrl-C）を停止します。実際の運用環境では、アプリケーションのDNSエントリにIstio Ingress GatewayのIPを含めるか、外部ロードバランサーを設定します。

11. Kubernetes Ingressリソースを削除します。

    $ kubectl delete ingress bookinfo
    ingress.extensions "bookinfo" deleted


12. 新しいターミナルウィンドウで、前の手順で説明したように、現実世界のユーザートラフィックシミュレーションを再開します。

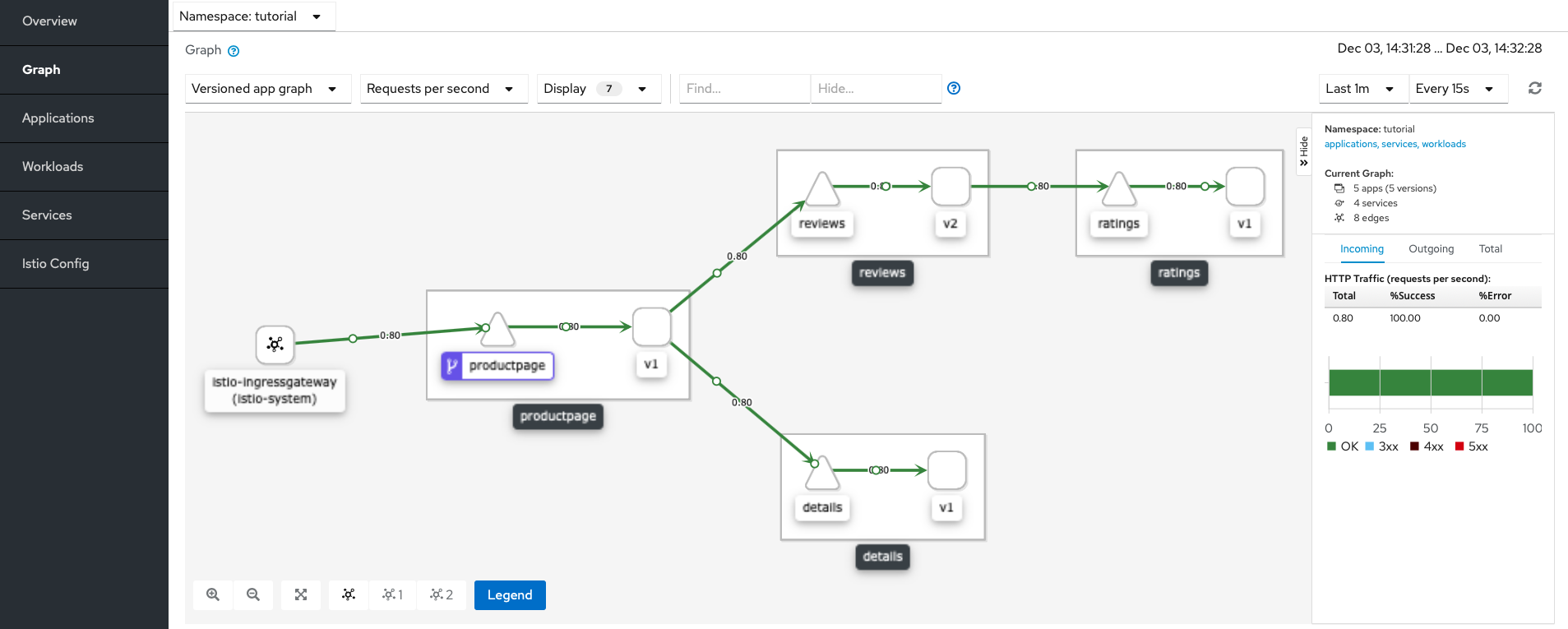

13. Kialiコンソールでグラフを確認します。約1分後、アプリケーションのトラフィックの単一ソースとしてIstio Ingress Gatewayが表示されます。



Istioを使用したロギングの設定準備ができました。
