Grafanaによるメトリクスの可視化

このタスクでは、Istioダッシュボードを設定してメッシュトラフィックを監視する方法を示します。このタスクでは、Grafana IstioアドオンとWebベースのインターフェースを使用して、サービスメッシュトラフィックデータを表示します。

このタスク全体を通して、Bookinfoサンプルアプリケーションが例として使用されます。

始める前に

クラスタにIstioをインストールします。
Grafanaアドオンをインストールします。
Prometheusアドオンをインストールします。
Bookinfoアプリケーションをデプロイします。

Istioダッシュボードの表示

prometheusサービスがクラスタで実行されていることを確認します。

Kubernetes環境では、次のコマンドを実行します。

$ kubectl -n istio-system get svc prometheus
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
prometheus   ClusterIP   10.100.250.202   <none>        9090/TCP   103s

Grafanaサービスがクラスタで実行されていることを確認します。

Kubernetes環境では、次のコマンドを実行します。

$ kubectl -n istio-system get svc grafana
NAME      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
grafana   ClusterIP   10.103.244.103   <none>        3000/TCP   2m25s

Grafana UIを介してIstioダッシュボードを開きます。
Kubernetes環境では、次のコマンドを実行します。
```
$ istioctl dashboard grafana
```
Webブラウザでhttps://#:3000/d/G8wLrJIZk/istio-mesh-dashboardにアクセスします。

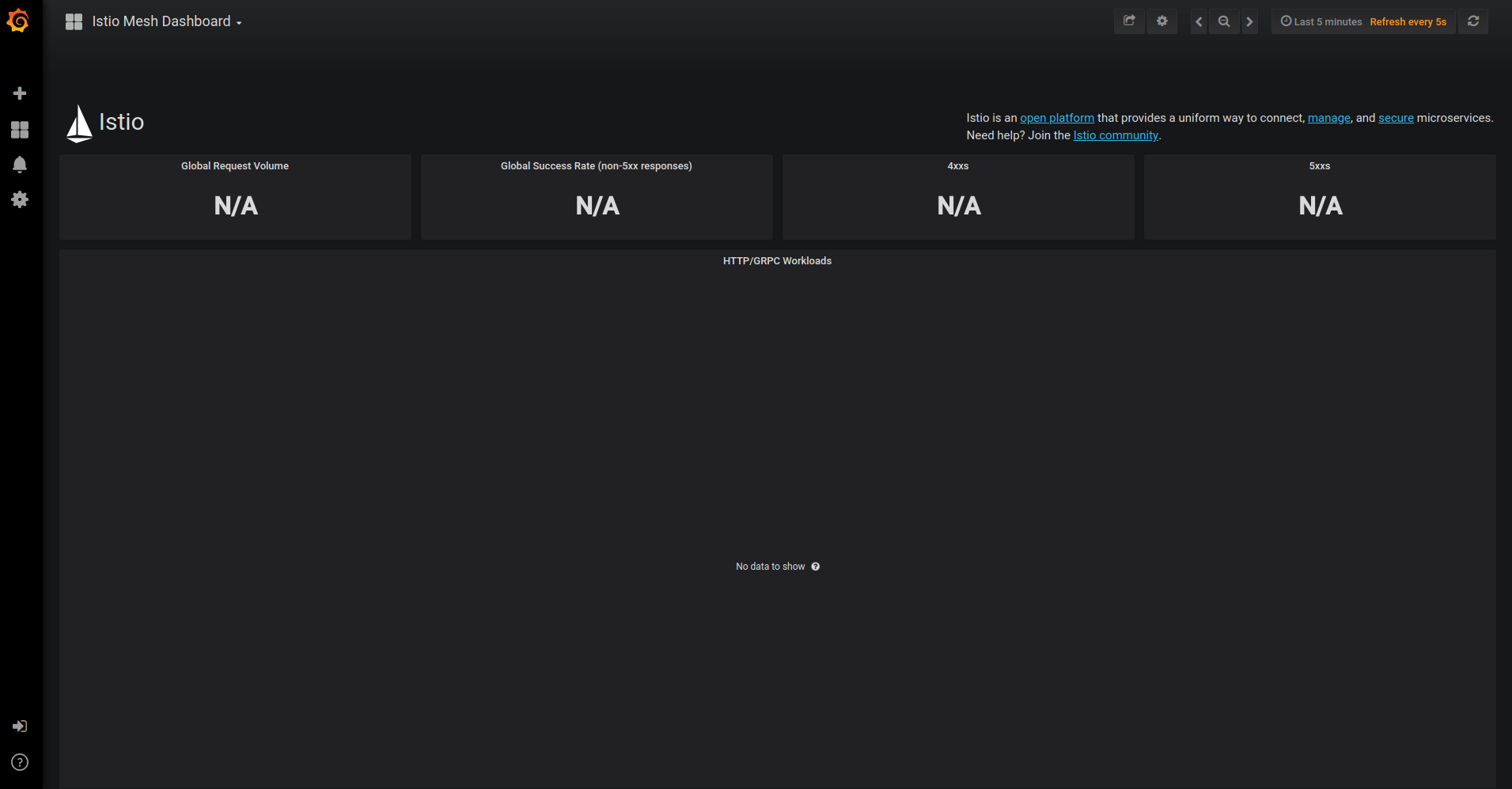

Istioダッシュボードは次のようになります。
Istioダッシュボード
メッシュにトラフィックを送信します。
Bookinfoサンプルの場合、Webブラウザでhttp://$GATEWAY_URL/productpageにアクセスするか、次のコマンドを実行します。
トレースデータを表示するには、サービスにリクエストを送信する必要があります。リクエストの数はIstioのサンプリングレートに依存し、テレメトリAPIを使用して構成できます。デフォルトのサンプリングレートは1％なので、最初のトレースが表示される前に少なくとも100個のリクエストを送信する必要があります。productpageサービスに100個のリクエストを送信するには、次のコマンドを使用します。
```
$ for i in $(seq 1 100); do curl -s -o /dev/null "http://$GATEWAY_URL/productpage"; done

```
$GATEWAY_URLは、Bookinfoの例で設定された値です。
ページを数回更新するか（またはコマンドを数回実行するか）して、少量のトラフィックを生成します。

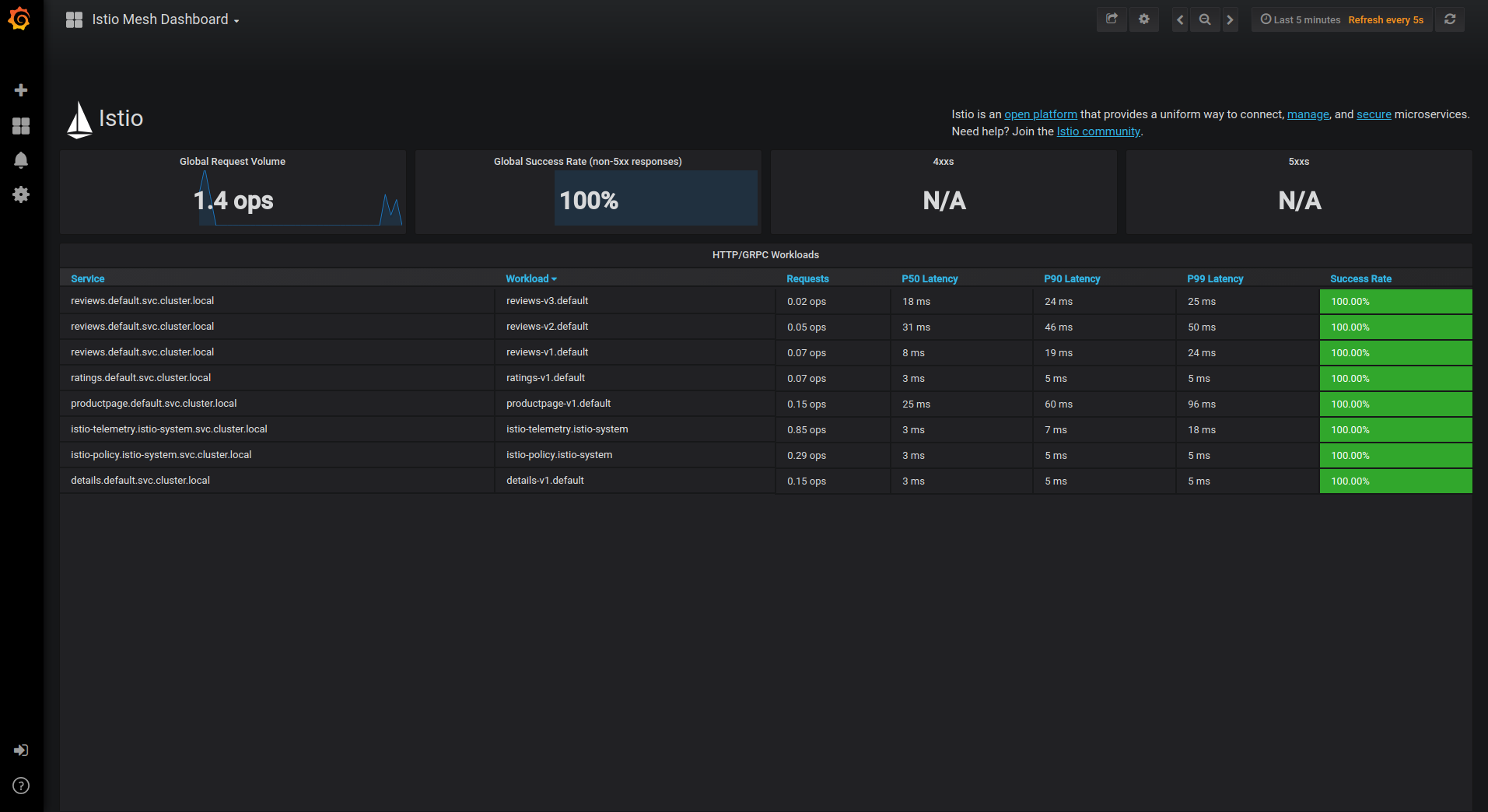

Istioダッシュボードをもう一度見てください。生成されたトラフィックが反映されているはずです。次のようになります。
Istioダッシュボードとトラフィック
これは、メッシュ全体、メッシュ内のサービスとワークロードのグローバルビューを提供します。下記の説明に従って、それぞれのダッシュボードに移動することで、サービスとワークロードに関する詳細情報を取得できます。
サービスダッシュボードの可視化
Grafanaダッシュボードの左上隅にあるナビゲーションメニューから、Istioサービスダッシュボードに移動するか、ウェブブラウザでhttps://#:3000/d/LJ_uJAvmk/istio-service-dashboardにアクセスしてください。
サービスドロップダウンでサービスを選択する必要がある場合があります。

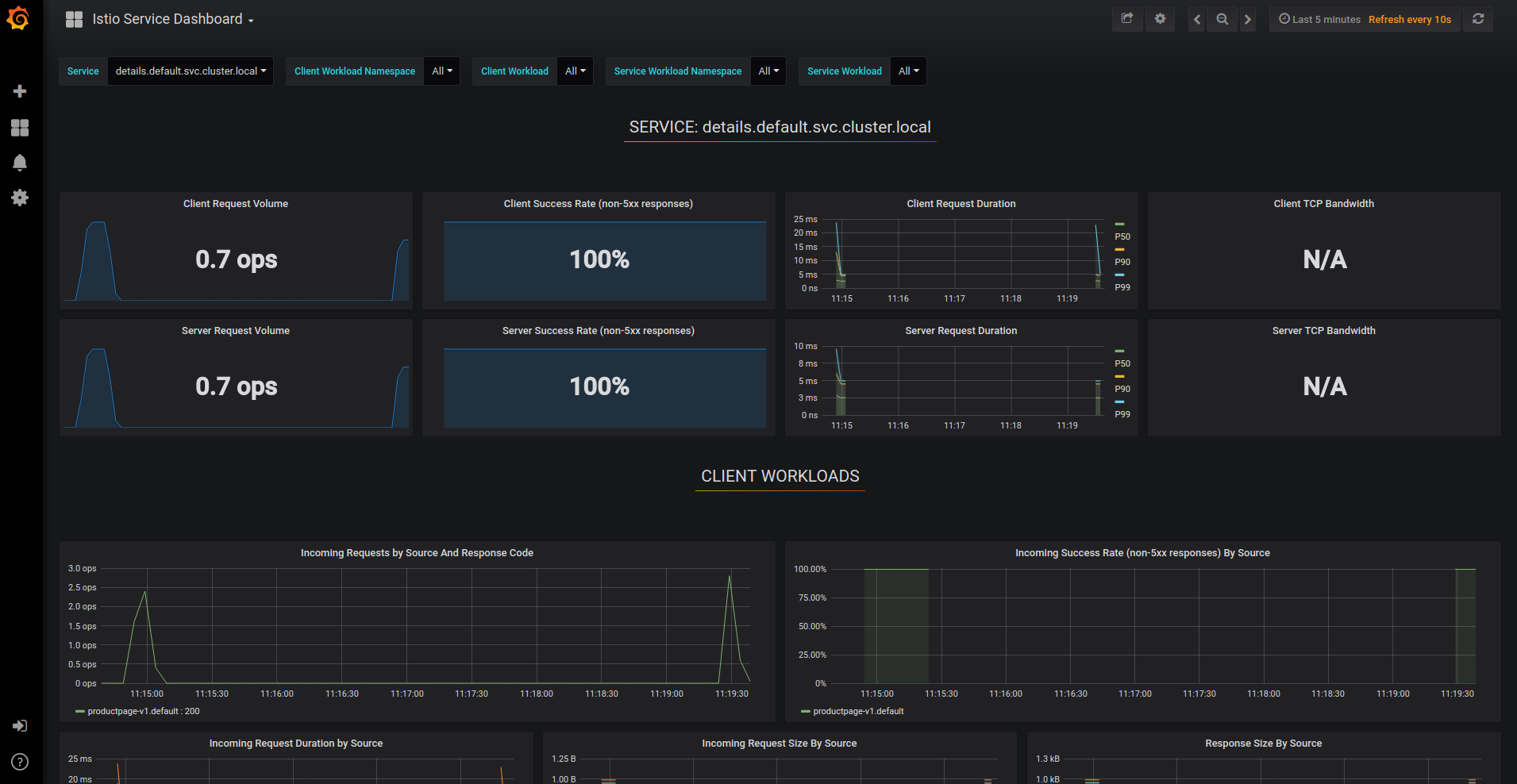

Istioサービスダッシュボードは、次のようになります。
Istioサービスダッシュボード
これにより、サービスのメトリクス、そしてそのサービスを呼び出しているクライアントワークロード（このサービスを呼び出しているワークロード）と、そのサービスを提供しているサービスワークロード（このサービスを提供しているワークロード）に関する詳細情報が表示されます。
ワークロードダッシュボードの可視化
Grafanaダッシュボードの左上隅にあるナビゲーションメニューから、Istioワークロードダッシュボードに移動するか、ウェブブラウザでhttps://#:3000/d/UbsSZTDik/istio-workload-dashboardにアクセスしてください。

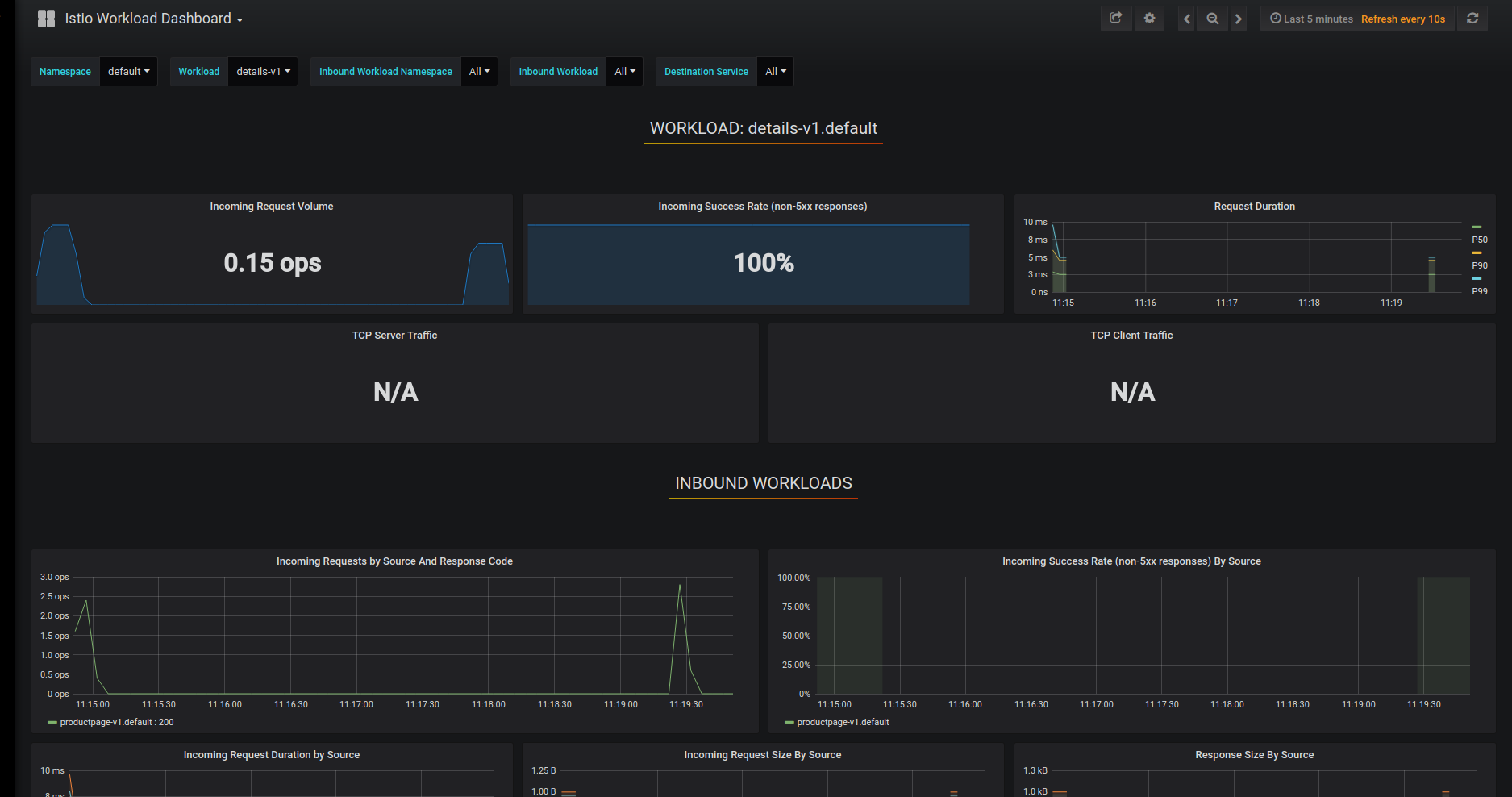

Istioワークロードダッシュボードは、次のようになります。
Istioワークロードダッシュボード
これにより、各ワークロードのメトリクス、そしてそのワークロードにリクエストを送信しているインバウンドワークロード（このワークロードにリクエストを送信しているワークロード）と、そのワークロードがリクエストを送信しているアウトバウンドサービス（このワークロードがリクエストを送信しているサービス）に関する詳細情報が表示されます。

Grafanaダッシュボードについて

Istioダッシュボードは3つの主要なセクションで構成されています。

メッシュサマリービュー：このセクションは、メッシュのグローバルサマリービューを提供し、メッシュ内のHTTP/gRPCおよびTCPワークロードを表示します。
個々のサービスビュー：このセクションは、メッシュ内の各個々のサービス（HTTP/gRPCおよびTCP）のリクエストとレスポンスに関するメトリクスを提供します。これには、このサービスのクライアントワークロードとサービスワークロードに関するメトリクスも含まれます。
個々のワークロードビュー：このセクションは、メッシュ内の各個々のワークロード（HTTP/gRPCおよびTCP）のリクエストとレスポンスに関するメトリクスを提供します。これには、このワークロードのインバウンドワークロードとアウトバウンドサービスに関するメトリクスも含まれます。

ダッシュボードの作成、構成、編集の詳細については、Grafanaドキュメントを参照してください。
