外部MongoDBサービスの利用

IstioのBookinfo例に基づいたシンプルなシナリオについて説明します。

2018年11月16日 | Vadim Eisenberg

外部TCPサービスの利用のブログ記事では、TCP経由でメッシュ内のIstioアプリケーションが外部サービスを利用する方法について説明しました。この記事では、外部MongoDBサービスの利用方法を示します。 Istio Bookinfoサンプルアプリケーション（本の評価データがMongoDBデータベースに永続化されているバージョン）を使用し、このデータベースをクラスタの外部にデプロイし、 *ratings* マイクロサービスがそれを利用するように構成します。外部MongoDBサービスへのトラフィック制御の複数のオプションとその長所と短所について学習します。

外部評価データベースを使用したBookinfo

まず、本の評価データを保持するMongoDBデータベースインスタンスをKubernetesクラスタの外部にセットアップします。次に、 Istio Bookinfoサンプルアプリケーションを修正して、このデータベースを使用します。

評価データベースのセットアップ

このタスクでは、 MongoDB のインスタンスをセットアップします。任意のMongoDBインスタンスを使用できます。私は Compose for MongoDB を使用しました。

admin ユーザーのパスワードの環境変数を設定します。パスワードがBash履歴に保存されないように、コマンドを実行した直後に history -d を使用して履歴からコマンドを削除します。
```
$ export MONGO_ADMIN_PASSWORD=<your MongoDB admin password>
```
作成する新しいユーザー（bookinfo）のパスワードの環境変数を設定します。history -d を使用して履歴からコマンドを削除します。
```
$ export BOOKINFO_PASSWORD=<password>
```
MongoDBサービスの環境変数MONGODB_HOSTとMONGODB_PORTを設定します。

bookinfo ユーザーの作成

$ cat <<EOF | mongo --ssl --sslAllowInvalidCertificates $MONGODB_HOST:$MONGODB_PORT -u admin -p $MONGO_ADMIN_PASSWORD --authenticationDatabase admin
use test
db.createUser(
   {
     user: "bookinfo",
     pwd: "$BOOKINFO_PASSWORD",
     roles: [ "read"]
   }
);
EOF

評価を保持する *コレクション* を作成します。次のコマンドは、両方の評価を1に設定し、データベースがBookinfo *ratings* サービスで使用されている場合に視覚的な手がかりを提供します（デフォルトのBookinfo *ratings* は4と5です）。
```
$ cat <<EOF | mongo --ssl --sslAllowInvalidCertificates $MONGODB_HOST:$MONGODB_PORT -u admin -p $MONGO_ADMIN_PASSWORD --authenticationDatabase admin
use test
db.createCollection("ratings");
db.ratings.insert(
  [{rating: 1},
   {rating: 1}]
);
EOF
```

bookinfo ユーザーが評価を取得できることを確認します

$ cat <<EOF | mongo --ssl --sslAllowInvalidCertificates $MONGODB_HOST:$MONGODB_PORT -u bookinfo -p $BOOKINFO_PASSWORD --authenticationDatabase test
use test
db.ratings.find({});
EOF

出力は次のようになります。

MongoDB server version: 3.4.10
switched to db test
{ "_id" : ObjectId("5b7c29efd7596e65b6ed2572"), "rating" : 1 }
{ "_id" : ObjectId("5b7c29efd7596e65b6ed2573"), "rating" : 1 }
bye

Bookinfoアプリケーションの初期設定

外部データベースの使用シナリオを示すために、 Istioがインストールされた Kubernetesクラスタから始めます。次に、 Istio Bookinfoサンプルアプリケーションをデプロイし、デフォルトの宛先ルールを適用し、 Istioをブロックするデフォルトポリシーに変更します。

このアプリケーションは、ratings マイクロサービスを使用して本の評価（1〜5の数字）を取得します。評価は、各レビューごとに星として表示されます。ratings マイクロサービスにはいくつかのバージョンがあります。次のセクションでは、 MongoDB を評価データベースとして使用するバージョンをデプロイします。

このブログ記事の例のコマンドは、Istio 1.0で動作します。

念のため、 Bookinfoサンプルアプリケーションのアプリケーションのエンドツーエンドアーキテクチャを次に示します。

The original Bookinfo application — 元のBookinfoアプリケーション

Bookinfoアプリケーションで外部データベースを使用する

MongoDBデータベース（ *ratings v2* ）を使用する *ratings* マイクロサービスの仕様をデプロイします

$ kubectl apply -f @samples/bookinfo/platform/kube/bookinfo-ratings-v2.yaml@
serviceaccount "bookinfo-ratings-v2" created
deployment "ratings-v2" created

MONGO_DB_URL 環境変数をMongoDBの値に更新します

$ kubectl set env deployment/ratings-v2 "MONGO_DB_URL=mongodb://bookinfo:$BOOKINFO_PASSWORD@$MONGODB_HOST:$MONGODB_PORT/test?authSource=test&ssl=true"
deployment.extensions/ratings-v2 env updated

*reviews* サービス宛てのすべてのトラフィックをその *v3* バージョンにルーティングします。これは、 *reviews* サービスが常に *ratings* サービスを呼び出すことを保証するためです。さらに、 *ratings* サービス宛てのすべてのトラフィックを、データベースを使用する *ratings v2* にルーティングします。
2つの仮想サービスを追加して、上記の両方のサービスのルーティングを指定します。これらの仮想サービスは、Istioリリースアーカイブのsamples/bookinfo/networking/virtual-service-ratings-mongodb.yamlに指定されています。 *重要：*次のコマンドを実行する前に、デフォルトの宛先ルールを適用したことを確認してください。
Zip
```
$ kubectl apply -f @samples/bookinfo/networking/virtual-service-ratings-db.yaml@
```

更新されたアーキテクチャを以下に示します。メッシュ内の青い矢印は、追加した仮想サービスに従って構成されたトラフィックを示しています。仮想サービスに従って、トラフィックは *reviews v3* と *ratings v2* に送信されます。

The Bookinfo application with ratings v2 and an external MongoDB database — ratings v2と外部MongoDBデータベースを使用したBookinfoアプリケーション

MongoDBデータベースはIstioサービスメッシュの外、より正確にはKubernetesクラスタの外にあることに注意してください。サービスメッシュの境界は破線で示されています。

ウェブページへのアクセス

イングレスIPとポートを決定した後、アプリケーションのウェブページにアクセスします。

まだ出力トラフィック制御を構成していないため、MongoDBサービスへのアクセスはIstioによってブロックされています。そのため、評価の星のかわりに、「評価サービスは現在使用できません」というメッセージが各レビューの下に表示されます。

The Ratings service error messages — 評価サービスのエラーメッセージ

以降のセクションでは、Istioでの出力制御のさまざまなオプションを使用して、外部MongoDBサービスへの出力アクセスを構成します。

TCPのエグレス制御

MongoDBワイヤプロトコルはTCP上に実行されるため、MongoDBへのエグレストラフィックを他の外部TCPサービスと同様に制御できます。TCPトラフィックを制御するには、MongoDBホストのIPアドレスを含む CIDR 表記のIPブロックを指定する必要があります。ここで注意すべきは、MongoDBホストのIPが安定していない、または事前にわからない場合があることです。

MongoDBホストのIPが安定していない場合、エグレストラフィックは TLSトラフィックとして制御するか、または直接ルーティングしてIstioサイドカープロキシをバイパスできます。

MongoDBデータベースインスタンスのIPアドレスを取得します。オプションとして、 host コマンドを使用できます。

$ export MONGODB_IP=$(host $MONGODB_HOST | grep " has address " | cut -d" " -f4)

ゲートウェイなしでのTCPエグレストラフィックの制御

たとえば、メッシュから出るすべてのトラフィックをゲートウェイ経由で送信する必要がない場合など、エグレスゲートウェイを介してトラフィックを直接送信する必要がない場合は、このセクションの手順に従ってください。または、エグレスゲートウェイ経由でトラフィックを直接送信する場合は、エグレスゲートウェイ経由でのTCPエグレストラフィックの直接送信に進んでください。

TCPメッシュ外部サービスエントリの定義
```
$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: mongo
spec:
  hosts:
  - my-mongo.tcp.svc
  addresses:
  - $MONGODB_IP/32
  ports:
  - number: $MONGODB_PORT
    name: tcp
    protocol: TCP
  location: MESH_EXTERNAL
  resolution: STATIC
  endpoints:
  - address: $MONGODB_IP
EOF
```
トラフィックが MongoDBプロトコルがTLS上で実行される場合に暗号化される可能性があるため、プロトコルにTCPを指定し、MONGOを指定しないことに注意してください。トラフィックが暗号化されている場合、暗号化されたMongoDBプロトコルはIstioプロキシによって解析できません。
プレーンなMongoDBプロトコルが暗号化なしで使用されていることがわかっている場合は、プロトコルをMONGOとして指定し、Istioプロキシに MongoDB関連の統計情報を生成させることができます。また、プロトコルTCPが指定されている場合、構成はMongoDBに固有のものではなく、TCP上のプロトコルを持つ他のデータベースでも同じであることに注意してください。
MongoDBのホストはTCPルーティングでは使用されないため、my-mongo.tcp.svcなどの任意のホストを使用できることに注意してください。STATIC解決とMongoDBサービスのIPを持つエンドポイントに注意してください。このようなエンドポイントを定義すると、ドメイン名を持たないMongoDBサービスにアクセスできます。
アプリケーションのウェブページを更新します。これで、アプリケーションはエラーなしで評価を表示するはずです。

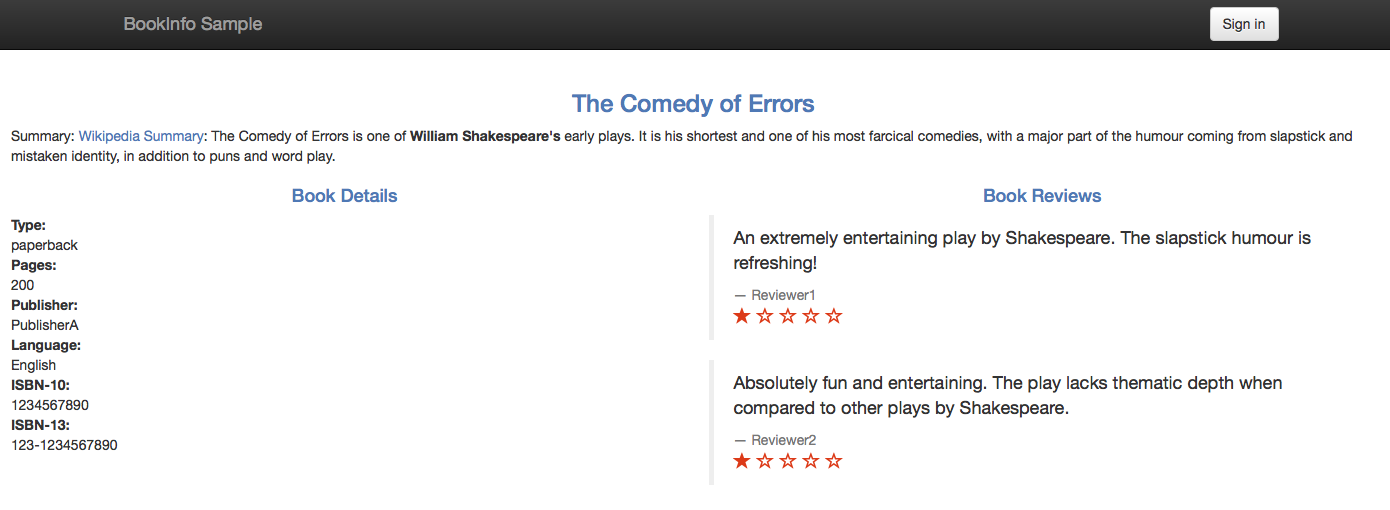

正しく表示された本の評価
予想どおり、表示された両方のレビューに星1つの評価が表示されます。外部データベースが実際に使用されていることを確認するために、評価を星1つに設定しました。
エグレスゲートウェイ経由でトラフィックを直接送信する場合は、次のセクションに進んでください。それ以外の場合は、クリーンアップを実行します。

エグレスゲートウェイ経由でのTCPエグレストラフィックの直接送信

このセクションでは、エグレスゲートウェイを介してトラフィックを直接送信する必要がある場合を処理します。サイドカープロキシは、MongoDBホストのIP（長さ32のCIDRブロック）に一致させることで、MongoDBクライアントからのTCP接続をエグレスゲートウェイにルーティングします。エグレスゲートウェイは、ホスト名でMongoDBホストにトラフィックを転送します。

Istioエグレスゲートウェイのデプロイ.
前のセクションの手順を実行していない場合は、ここで実行します。
MongoDBクライアントのサイドカープロキシとエグレスゲートウェイ間で、相互TLS認証を有効にして、エグレスゲートウェイがソースポッドのIDを監視し、そのIDに基づいてMixerポリシーの適用を有効にすることができます。相互TLSを有効にすると、トラフィックも暗号化されます。相互TLSを有効にしたくない場合は、サイドカープロキシとエグレスゲートウェイ間の相互TLS セクションに進んでください。それ以外の場合は、次のセクションに進んでください。

サイドカーからエグレスゲートウェイへのTCPトラフィックの構成

エグレスゲートウェイ経由でトラフィックを直接送信するためのポート（例：7777）を保持するEGRESS_GATEWAY_MONGODB_PORT環境変数を定義します。メッシュ内の他のサービスで使用されていないポートを選択する必要があります。
```
$ export EGRESS_GATEWAY_MONGODB_PORT=7777
```

選択したポートをistio-egressgatewayサービスに追加します。Istioのインストールに使用したのと同じ値を使用する必要があります。具体的には、以前に構成したistio-egressgatewayサービスのすべてのポートを指定する必要があります。

$ helm template install/kubernetes/helm/istio/ --name istio-egressgateway --namespace istio-system -x charts/gateways/templates/deployment.yaml -x charts/gateways/templates/service.yaml --set gateways.istio-ingressgateway.enabled=false --set gateways.istio-egressgateway.enabled=true --set gateways.istio-egressgateway.ports[0].port=80 --set gateways.istio-egressgateway.ports[0].name=http --set gateways.istio-egressgateway.ports[1].port=443 --set gateways.istio-egressgateway.ports[1].name=https --set gateways.istio-egressgateway.ports[2].port=$EGRESS_GATEWAY_MONGODB_PORT --set gateways.istio-egressgateway.ports[2].name=mongo | kubectl apply -f -

istio-egressgatewayサービスに選択したポートが実際に存在することを確認します

$ kubectl get svc istio-egressgateway -n istio-system
NAME                  TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                   AGE
istio-egressgateway   ClusterIP   172.21.202.204   <none>        80/TCP,443/TCP,7777/TCP   34d

istio-egressgatewayサービスの相互TLS認証を無効にします

$ kubectl apply -f - <<EOF
apiVersion: authentication.istio.io/v1alpha1
kind: Policy
metadata:
  name: istio-egressgateway
  namespace: istio-system
spec:
  targets:
  - name: istio-egressgateway
EOF

MongoDBサービスのエグレスGateway、宛先ルール、および仮想サービスを作成して、エグレスゲートウェイ経由で、そしてエグレスゲートウェイから外部サービスへのトラフィックを直接送信します。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway
spec:
  selector:
    istio: egressgateway
  servers:
  - port:
      number: $EGRESS_GATEWAY_MONGODB_PORT
      name: tcp
      protocol: TCP
    hosts:
    - my-mongo.tcp.svc
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: egressgateway-for-mongo
spec:
  host: istio-egressgateway.istio-system.svc.cluster.local
  subsets:
  - name: mongo
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mongo
spec:
  host: my-mongo.tcp.svc
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-mongo-through-egress-gateway
spec:
  hosts:
  - my-mongo.tcp.svc
  gateways:
  - mesh
  - istio-egressgateway
  tcp:
  - match:
    - gateways:
      - mesh
      destinationSubnets:
      - $MONGODB_IP/32
      port: $MONGODB_PORT
    route:
    - destination:
        host: istio-egressgateway.istio-system.svc.cluster.local
        subset: mongo
        port:
          number: $EGRESS_GATEWAY_MONGODB_PORT
  - match:
    - gateways:
      - istio-egressgateway
      port: $EGRESS_GATEWAY_MONGODB_PORT
    route:
    - destination:
        host: my-mongo.tcp.svc
        port:
          number: $MONGODB_PORT
      weight: 100
EOF

エグレストラフィックがエグレスゲートウェイ経由で直接送信されていることを確認します.

サイドカープロキシとエグレスゲートウェイ間の相互TLS

以前の設定を削除します。

$ kubectl delete gateway istio-egressgateway --ignore-not-found=true
$ kubectl delete virtualservice direct-mongo-through-egress-gateway --ignore-not-found=true
$ kubectl delete destinationrule egressgateway-for-mongo mongo --ignore-not-found=true
$ kubectl delete policy istio-egressgateway -n istio-system --ignore-not-found=true

istio-egressgateway サービスに対して相互TLS認証を強制します。

$ kubectl apply -f - <<EOF
apiVersion: authentication.istio.io/v1alpha1
kind: Policy
metadata:
  name: istio-egressgateway
  namespace: istio-system
spec:
  targets:
  - name: istio-egressgateway
  peers:
  - mtls: {}
EOF

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway
spec:
  selector:
    istio: egressgateway
  servers:
  - port:
      number: 443
      name: tls
      protocol: TLS
    hosts:
    - my-mongo.tcp.svc
    tls:
      mode: MUTUAL
      serverCertificate: /etc/certs/cert-chain.pem
      privateKey: /etc/certs/key.pem
      caCertificates: /etc/certs/root-cert.pem
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: egressgateway-for-mongo
spec:
  host: istio-egressgateway.istio-system.svc.cluster.local
  subsets:
  - name: mongo
    trafficPolicy:
      loadBalancer:
        simple: ROUND_ROBIN
      portLevelSettings:
      - port:
          number: 443
        tls:
          mode: ISTIO_MUTUAL
          sni: my-mongo.tcp.svc
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mongo
spec:
  host: my-mongo.tcp.svc
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-mongo-through-egress-gateway
spec:
  hosts:
  - my-mongo.tcp.svc
  gateways:
  - mesh
  - istio-egressgateway
  tcp:
  - match:
    - gateways:
      - mesh
      destinationSubnets:
      - $MONGODB_IP/32
      port: $MONGODB_PORT
    route:
    - destination:
        host: istio-egressgateway.istio-system.svc.cluster.local
        subset: mongo
        port:
          number: 443
  - match:
    - gateways:
      - istio-egressgateway
      port: 443
    route:
    - destination:
        host: my-mongo.tcp.svc
        port:
          number: $MONGODB_PORT
      weight: 100
EOF

次のセクションに進みます。

エグレストラフィックがエグレスゲートウェイ経由で直接送信されていることを確認します

アプリケーションのウェブページを再度更新し、レーティングが正しく表示されていることを確認します。
Envoyのアクセスログを有効にします。

エグレスゲートウェイのEnvoyのログを確認し、MongoDBサービスへのリクエストに対応する行を確認します。Istioがistio-system名前空間にデプロイされている場合、ログを出力するコマンドは次のとおりです。

$ kubectl logs -l istio=egressgateway -n istio-system
[2019-04-14T06:12:07.636Z] "- - -" 0 - "-" 1591 4393 94 - "-" "-" "-" "-" "<Your MongoDB IP>:<your MongoDB port>" outbound|<your MongoDB port>||my-mongo.tcp.svc 172.30.146.119:59924 172.30.146.119:443 172.30.230.1:59206 -

TCPエグレストラフィック制御のクリーンアップ

$ kubectl delete serviceentry mongo
$ kubectl delete gateway istio-egressgateway --ignore-not-found=true
$ kubectl delete virtualservice direct-mongo-through-egress-gateway --ignore-not-found=true
$ kubectl delete destinationrule egressgateway-for-mongo mongo --ignore-not-found=true
$ kubectl delete policy istio-egressgateway -n istio-system --ignore-not-found=true

TLSのエグレス制御

現実世界では、外部サービスへの通信の大部分は暗号化されている必要があり、MongoDBプロトコルはTLS上で動作します。また、TLSクライアントは通常、ハンドシェイクの一部としてサーバー名インジケーション（SNI）を送信します。MongoDBサーバーがTLSを実行し、MongoDBクライアントがハンドシェイクの一部としてSNIを送信する場合は、他のTLS with SNIトラフィックと同様にMongoDBエグレストラフィックを制御できます。TLSとSNIを使用すると、MongoDBサーバーのIPアドレスを指定する必要はありません。代わりにホスト名を指定します。これは、IPアドレスの安定性に依存する必要がないため、より便利です。また、ホスト名のプレフィックスとしてワイルドカードを指定することもできます。たとえば、*.comドメインの任意のサーバーへのアクセスを許可することができます。

MongoDBサーバーがTLSをサポートしているかどうかを確認するには、次のコマンドを実行します。

$ openssl s_client -connect $MONGODB_HOST:$MONGODB_PORT -servername $MONGODB_HOST

上記のコマンドがサーバーから返された証明書を出力した場合、サーバーはTLSをサポートしています。そうでない場合は、前のセクションで説明されているように、TCPレベルでMongoDBエグレストラフィックを制御する必要があります。

ゲートウェイなしでのTLSエグレストラフィックの制御

もしエグレスゲートウェイが不要な場合は、このセクションの手順に従ってください。エグレスゲートウェイを介してトラフィックを転送する場合は、エグレスゲートウェイを介した直接TCPエグレストラフィックに進みます。

MongoDBサービスのServiceEntryを作成します。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: mongo
spec:
  hosts:
  - $MONGODB_HOST
  ports:
  - number: $MONGODB_PORT
    name: tls
    protocol: TLS
  resolution: DNS
EOF

アプリケーションのウェブページを更新します。アプリケーションはエラーなしでレーティングを表示するはずです。

TLSのエグレス設定のクリーンアップ

$ kubectl delete serviceentry mongo

エグレスゲートウェイを介した直接TLSエグレストラフィック

このセクションでは、エグレスゲートウェイを介してトラフィックを転送する必要がある場合の処理について説明します。サイドカープロキシは、MongoDBホストのSNIに一致させることで、MongoDBクライアントからのTLS接続をエグレスゲートウェイにルーティングします。エグレスゲートウェイはトラフィックをMongoDBホストに転送します。サイドカープロキシは送信先ポートを443に書き換えることに注意してください。エグレスゲートウェイはポート443でMongoDBトラフィックを受け入れ、SNIによってMongoDBホストに一致し、ポートをMongoDBサーバーのポートに再度書き換えます。

Istioエグレスゲートウェイのデプロイ.

MongoDBサービスのServiceEntryを作成します。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: mongo
spec:
  hosts:
  - $MONGODB_HOST
  ports:
  - number: $MONGODB_PORT
    name: tls
    protocol: TLS
  - number: 443
    name: tls-port-for-egress-gateway
    protocol: TLS
  resolution: DNS
  location: MESH_EXTERNAL
EOF

アプリケーションのウェブページを更新し、レーティングが正しく表示されていることを確認します。

MongoDBサービスのエグレスGateway、およびトラフィックをエグレスゲートウェイを介して、そしてエグレスゲートウェイから外部サービスに転送するための宛先ルールと仮想サービスを作成します。

アプリケーションポッドのサイドカープロキシとエグレスゲートウェイ間の相互TLS認証を有効にする場合は、次のコマンドを使用します。（エグレスゲートウェイにソースポッドのIDを監視させ、そのIDに基づいてMixerポリシーの適用を有効にするために、相互TLSを有効にしたい場合があります。）

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway
spec:
  selector:
istio: egressgateway
  servers:
  - port:
  number: 443
  name: tls
  protocol: TLS
hosts:
- $MONGODB_HOST
tls:
  mode: MUTUAL
  serverCertificate: /etc/certs/cert-chain.pem
  privateKey: /etc/certs/key.pem
  caCertificates: /etc/certs/root-cert.pem
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: egressgateway-for-mongo
spec:
  host: istio-egressgateway.istio-system.svc.cluster.local
  subsets:
  - name: mongo
trafficPolicy:
  loadBalancer:
    simple: ROUND_ROBIN
  portLevelSettings:
  - port:
      number: 443
    tls:
      mode: ISTIO_MUTUAL
      sni: $MONGODB_HOST
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-mongo-through-egress-gateway
spec:
  hosts:
  - $MONGODB_HOST
  gateways:
  - mesh
  - istio-egressgateway
  tls:
  - match:
- gateways:
  - mesh
  port: $MONGODB_PORT
  sni_hosts:
  - $MONGODB_HOST
route:
- destination:
    host: istio-egressgateway.istio-system.svc.cluster.local
    subset: mongo
    port:
      number: 443
  tcp:
  - match:
- gateways:
  - istio-egressgateway
  port: 443
route:
- destination:
    host: $MONGODB_HOST
    port:
      number: $MONGODB_PORT
  weight: 100
EOF

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway
spec:
  selector:
istio: egressgateway
  servers:
  - port:
  number: 443
  name: tls
  protocol: TLS
hosts:
- $MONGODB_HOST
tls:
  mode: PASSTHROUGH
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: egressgateway-for-mongo
spec:
  host: istio-egressgateway.istio-system.svc.cluster.local
  subsets:
  - name: mongo
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-mongo-through-egress-gateway
spec:
  hosts:
  - $MONGODB_HOST
  gateways:
  - mesh
  - istio-egressgateway
  tls:
  - match:
- gateways:
  - mesh
  port: $MONGODB_PORT
  sni_hosts:
  - $MONGODB_HOST
route:
- destination:
    host: istio-egressgateway.istio-system.svc.cluster.local
    subset: mongo
    port:
      number: 443
  - match:
- gateways:
  - istio-egressgateway
  port: 443
  sni_hosts:
  - $MONGODB_HOST
route:
- destination:
    host: $MONGODB_HOST
    port:
      number: $MONGODB_PORT
  weight: 100
EOF

トラフィックがエグレスゲートウェイを介して転送されていることを確認します。

エグレスゲートウェイを介したTLSエグレストラフィック転送のクリーンアップ

$ kubectl delete serviceentry mongo
$ kubectl delete gateway istio-egressgateway
$ kubectl delete virtualservice direct-mongo-through-egress-gateway
$ kubectl delete destinationrule egressgateway-for-mongo

任意のワイルドカードドメインへのMongoDB TLSエグレストラフィックの有効化

場合によっては、同じドメインから複数のホスト名へのエグレストラフィック、たとえば*.<your company domain>.comからのすべてのMongoDBサービスへのトラフィックを設定したい場合があります。会社内のすべてのMongoDBサービスごとに設定項目を作成したくありません。単一の設定で同じドメインからのすべての外部サービスへのアクセスを設定するには、ワイルドカードホストを使用します。

このセクションでは、ワイルドカードドメインのエグレストラフィックを設定します。私はcomposedb.comドメインのMongoDBインスタンスを使用したので、*.comのエグレストラフィックの設定はうまく機能しました（*.composedb.comも使用できました）。MongoDBホストに応じてワイルドカードドメインを選択できます。

ワイルドカードドメインのエグレスゲートウェイトラフィックを設定するには、まず、追加のSNIプロキシを使用してカスタムエグレスゲートウェイをデプロイする必要があります。これは、標準のIstioエグレスゲートウェイで使用されるプロキシであるEnvoyの現在の制限によるものです。

SNIプロキシ付きの新しいエグレスゲートウェイの準備

この小節では、標準のIstio Envoyプロキシに加えて、SNIプロキシ付きのエグレスゲートウェイをデプロイします。任意の事前に設定されていないSNI値に従ってトラフィックをルーティングできるSNIプロキシを使用できます。この機能を実現するためにNginxを使用しました。

Nginx SNIプロキシの設定ファイルを作成します。必要に応じて、追加のNginx設定を指定するためにファイルを編集できます。

$ cat <<EOF > ./sni-proxy.conf
user www-data;

events {
}

stream {
  log_format log_stream '\$remote_addr [\$time_local] \$protocol [\$ssl_preread_server_name]'
  '\$status \$bytes_sent \$bytes_received \$session_time';

  access_log /var/log/nginx/access.log log_stream;
  error_log  /var/log/nginx/error.log;

  # tcp forward proxy by SNI
  server {
    resolver 8.8.8.8 ipv6=off;
    listen       127.0.0.1:$MONGODB_PORT;
    proxy_pass   \$ssl_preread_server_name:$MONGODB_PORT;
    ssl_preread  on;
  }
}
EOF

Nginx SNIプロキシの設定を保持するためのKubernetes ConfigMapを作成します。

$ kubectl create configmap egress-sni-proxy-configmap -n istio-system --from-file=nginx.conf=./sni-proxy.conf

次のコマンドは、編集してデプロイするistio-egressgateway-with-sni-proxy.yamlを生成します。

$ cat <<EOF | helm template install/kubernetes/helm/istio/ --name istio-egressgateway-with-sni-proxy --namespace istio-system -x charts/gateways/templates/deployment.yaml -x charts/gateways/templates/service.yaml -x charts/gateways/templates/serviceaccount.yaml -x charts/gateways/templates/autoscale.yaml -x charts/gateways/templates/role.yaml -x charts/gateways/templates/rolebindings.yaml --set global.mtls.enabled=true --set global.istioNamespace=istio-system -f - > ./istio-egressgateway-with-sni-proxy.yaml
gateways:
  enabled: true
  istio-ingressgateway:
    enabled: false
  istio-egressgateway:
    enabled: false
  istio-egressgateway-with-sni-proxy:
    enabled: true
    labels:
      app: istio-egressgateway-with-sni-proxy
      istio: egressgateway-with-sni-proxy
    replicaCount: 1
    autoscaleMin: 1
    autoscaleMax: 5
    cpu:
      targetAverageUtilization: 80
    serviceAnnotations: {}
    type: ClusterIP
    ports:
      - port: 443
        name: https
    secretVolumes:
      - name: egressgateway-certs
        secretName: istio-egressgateway-certs
        mountPath: /etc/istio/egressgateway-certs
      - name: egressgateway-ca-certs
        secretName: istio-egressgateway-ca-certs
        mountPath: /etc/istio/egressgateway-ca-certs
    configVolumes:
      - name: sni-proxy-config
        configMapName: egress-sni-proxy-configmap
    additionalContainers:
    - name: sni-proxy
      image: nginx
      volumeMounts:
      - name: sni-proxy-config
        mountPath: /etc/nginx
        readOnly: true
EOF

新しいエグレスゲートウェイをデプロイします。

$ kubectl apply -f ./istio-egressgateway-with-sni-proxy.yaml
serviceaccount "istio-egressgateway-with-sni-proxy-service-account" created
role "istio-egressgateway-with-sni-proxy-istio-system" created
rolebinding "istio-egressgateway-with-sni-proxy-istio-system" created
service "istio-egressgateway-with-sni-proxy" created
deployment "istio-egressgateway-with-sni-proxy" created
horizontalpodautoscaler "istio-egressgateway-with-sni-proxy" created

新しいエグレスゲートウェイが実行されていることを確認します。ポッドには2つのコンテナがあります（1つはEnvoyプロキシ、もう1つはSNIプロキシです）。

$ kubectl get pod -l istio=egressgateway-with-sni-proxy -n istio-system
NAME                                                  READY     STATUS    RESTARTS   AGE
istio-egressgateway-with-sni-proxy-79f6744569-pf9t2   2/2       Running   0          17s

127.0.0.1（localhost）に等しい静的アドレスを持つServiceEntryを作成し、新しいServiceEntryに転送されるトラフィックで相互TLSを無効にします。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: sni-proxy
spec:
  hosts:
  - sni-proxy.local
  location: MESH_EXTERNAL
  ports:
  - number: $MONGODB_PORT
    name: tcp
    protocol: TCP
  resolution: STATIC
  endpoints:
  - address: 127.0.0.1
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: disable-mtls-for-sni-proxy
spec:
  host: sni-proxy.local
  trafficPolicy:
    tls:
      mode: DISABLE
EOF

新しいエグレスゲートウェイを使用して`*.com`へのアクセスを設定します。

*.comのServiceEntryを定義します。

$ cat <<EOF | kubectl create -f -
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: mongo
spec:
  hosts:
  - "*.com"
  ports:
  - number: 443
    name: tls
    protocol: TLS
  - number: $MONGODB_PORT
    name: tls-mongodb
    protocol: TLS
  location: MESH_EXTERNAL
EOF

*.com、ポート443、プロトコルTLSのエグレスGateway、ゲートウェイのSNIを設定する宛先ルール、および悪意のあるアプリケーションによるSNIの改ざんを防ぐEnvoyフィルター（フィルターは、アプリケーションによって発行されたSNIがMixerに報告されたSNIであることを確認します）を作成します。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-egressgateway-with-sni-proxy
spec:
  selector:
    istio: egressgateway-with-sni-proxy
  servers:
  - port:
      number: 443
      name: tls
      protocol: TLS
    hosts:
    - "*.com"
    tls:
      mode: MUTUAL
      serverCertificate: /etc/certs/cert-chain.pem
      privateKey: /etc/certs/key.pem
      caCertificates: /etc/certs/root-cert.pem
---
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: mtls-for-egress-gateway
spec:
  host: istio-egressgateway-with-sni-proxy.istio-system.svc.cluster.local
  subsets:
    - name: mongo
      trafficPolicy:
        loadBalancer:
          simple: ROUND_ROBIN
        portLevelSettings:
        - port:
            number: 443
          tls:
            mode: ISTIO_MUTUAL
---
# The following filter is used to forward the original SNI (sent by the application) as the SNI of the mutual TLS
# connection.
# The forwarded SNI will be reported to Mixer so that policies will be enforced based on the original SNI value.
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: forward-downstream-sni
spec:
  filters:
  - listenerMatch:
      portNumber: $MONGODB_PORT
      listenerType: SIDECAR_OUTBOUND
    filterName: forward_downstream_sni
    filterType: NETWORK
    filterConfig: {}
---
# The following filter verifies that the SNI of the mutual TLS connection (the SNI reported to Mixer) is
# identical to the original SNI issued by the application (the SNI used for routing by the SNI proxy).
# The filter prevents Mixer from being deceived by a malicious application: routing to one SNI while
# reporting some other value of SNI. If the original SNI does not match the SNI of the mutual TLS connection, the
# filter will block the connection to the external service.
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: egress-gateway-sni-verifier
spec:
  workloadLabels:
    app: istio-egressgateway-with-sni-proxy
  filters:
  - listenerMatch:
      portNumber: 443
      listenerType: GATEWAY
    filterName: sni_verifier
    filterType: NETWORK
    filterConfig: {}
EOF

*.com宛てのトラフィックをエグレスゲートウェイに、そしてエグレスゲートウェイからSNIプロキシにルーティングします。

$ kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: direct-mongo-through-egress-gateway
spec:
  hosts:
  - "*.com"
  gateways:
  - mesh
  - istio-egressgateway-with-sni-proxy
  tls:
  - match:
    - gateways:
      - mesh
      port: $MONGODB_PORT
      sni_hosts:
      - "*.com"
    route:
    - destination:
        host: istio-egressgateway-with-sni-proxy.istio-system.svc.cluster.local
        subset: mongo
        port:
          number: 443
      weight: 100
  tcp:
  - match:
    - gateways:
      - istio-egressgateway-with-sni-proxy
      port: 443
    route:
    - destination:
        host: sni-proxy.local
        port:
          number: $MONGODB_PORT
      weight: 100
EOF

アプリケーションのウェブページを再度更新し、レーティングが正しく表示されていることを確認します。
Envoyのアクセスログを有効にします。

エグレスゲートウェイのEnvoyプロキシのログを確認します。Istioがistio-system名前空間にデプロイされている場合、ログを出力するコマンドは次のとおりです。

$ kubectl logs -l istio=egressgateway-with-sni-proxy -c istio-proxy -n istio-system

次のような行が表示されるはずです。

[2019-01-02T17:22:04.602Z] "- - -" 0 - 768 1863 88 - "-" "-" "-" "-" "127.0.0.1:28543" outbound|28543||sni-proxy.local 127.0.0.1:49976 172.30.146.115:443 172.30.146.118:58510 <your MongoDB host>
[2019-01-02T17:22:04.713Z] "- - -" 0 - 1534 2590 85 - "-" "-" "-" "-" "127.0.0.1:28543" outbound|28543||sni-proxy.local 127.0.0.1:49988 172.30.146.115:443 172.30.146.118:58522 <your MongoDB host>

SNIプロキシのログを確認します。Istioがistio-system名前空間にデプロイされている場合、ログを出力するコマンドは次のとおりです。

$ kubectl logs -l istio=egressgateway-with-sni-proxy -n istio-system -c sni-proxy
127.0.0.1 [23/Aug/2018:03:28:18 +0000] TCP [<your MongoDB host>]200 1863 482 0.089
127.0.0.1 [23/Aug/2018:03:28:18 +0000] TCP [<your MongoDB host>]200 2590 1248 0.095

何が起こったのかを理解する

このセクションでは、ワイルドカードドメインを使用してMongoDBホストへのエグレストラフィックを設定しました。単一のMongoDBホストの場合、ワイルドカードドメインを使用しても利点はありません（正確なホスト名を指定できます）が、クラスタ内のアプリケーションがいくつかのワイルドカードドメインに一致する複数のMongoDBホストにアクセスする場合に役立つ可能性があります。たとえば、アプリケーションがmongodb1.composedb.com、mongodb2.composedb.com、およびmongodb3.composedb.comにアクセスする場合、エグレストラフィックはワイルドカードドメイン*.composedb.comの単一の設定で設定できます。

このセクションで使用されているワイルドカードドメインに一致するホスト名を持つ別のMongoDBインスタンスを使用するようにアプリを設定する場合、追加のIstio設定は不要であることを確認する演習を、読者にお任せします。

任意のワイルドカードドメインへのMongoDB TLSエグレストラフィックの設定のクリーンアップ

*.comの設定項目を削除します。

$ kubectl delete serviceentry mongo
$ kubectl delete gateway istio-egressgateway-with-sni-proxy
$ kubectl delete virtualservice direct-mongo-through-egress-gateway
$ kubectl delete destinationrule mtls-for-egress-gateway
$ kubectl delete envoyfilter forward-downstream-sni egress-gateway-sni-verifier

egressgateway-with-sni-proxyデプロイメントの設定項目を削除します。

$ kubectl delete serviceentry sni-proxy
$ kubectl delete destinationrule disable-mtls-for-sni-proxy
$ kubectl delete -f ./istio-egressgateway-with-sni-proxy.yaml
$ kubectl delete configmap egress-sni-proxy-configmap -n istio-system

作成した設定ファイルを削除します。

$ rm ./istio-egressgateway-with-sni-proxy.yaml
$ rm ./nginx-sni-proxy.conf

クリーンアップ

bookinfoユーザーを削除します。

$ cat <<EOF | mongo --ssl --sslAllowInvalidCertificates $MONGODB_HOST:$MONGODB_PORT -u admin -p $MONGO_ADMIN_PASSWORD --authenticationDatabase admin
use test
db.dropUser("bookinfo");
EOF

ratingsコレクションを削除します。

$ cat <<EOF | mongo --ssl --sslAllowInvalidCertificates $MONGODB_HOST:$MONGODB_PORT -u admin -p $MONGO_ADMIN_PASSWORD --authenticationDatabase admin
use test
db.ratings.drop();
EOF

使用した環境変数をクリアします。

$ unset MONGO_ADMIN_PASSWORD BOOKINFO_PASSWORD MONGODB_HOST MONGODB_PORT MONGODB_IP

仮想サービスを削除します。

$ kubectl delete -f @samples/bookinfo/networking/virtual-service-ratings-db.yaml@
Deleted config: virtual-service/default/reviews
Deleted config: virtual-service/default/ratings

ratings v2-mongodbをアンデプロイします。

$ kubectl delete -f @samples/bookinfo/platform/kube/bookinfo-ratings-v2.yaml@
deployment "ratings-v2" deleted

結論

このブログ投稿では、MongoDBエグレストラフィック制御のさまざまなオプションを示しました。適用可能な場合は、TCPまたはTLSレベルでMongoDBエグレストラフィックを制御できます。TCPとTLSの両方の場合、組織のセキュリティ要件に従って、サイドカープロキシから外部MongoDBホストに直接トラフィックを転送するか、エグレスゲートウェイを介してトラフィックを転送できます。後者の場合、サイドカープロキシとエグレスゲートウェイ間の相互TLS認証を適用または無効にすることも決定できます。*.comのようなワイルドカードドメインを指定してTLSレベルでMongoDBエグレストラフィックを制御し、エグレスゲートウェイを介してトラフィックを転送する必要がある場合は、SNIプロキシ付きのカスタムエグレスゲートウェイをデプロイする必要があります。

このブログ投稿でMongoDBについて説明されている設定と考慮事項は、TCP/TLS上の他の非HTTPプロトコルについてもほぼ同じです。

外部MongoDBサービスの利用

外部評価データベースを使用したBookinfo

評価データベースのセットアップ

Bookinfoアプリケーションの初期設定

Bookinfoアプリケーションで外部データベースを使用する

ウェブページへのアクセス

TCPのエグレス制御

ゲートウェイなしでのTCPエグレストラフィックの制御

エグレスゲートウェイ経由でのTCPエグレストラフィックの直接送信

サイドカーからエグレスゲートウェイへのTCPトラフィックの構成

サイドカープロキシとエグレスゲートウェイ間の相互TLS

エグレストラフィックがエグレスゲートウェイ経由で直接送信されていることを確認します

TCPエグレストラフィック制御のクリーンアップ

TLSのエグレス制御

ゲートウェイなしでのTLSエグレストラフィックの制御

TLSのエグレス設定のクリーンアップ

エグレスゲートウェイを介した直接TLSエグレストラフィック

エグレスゲートウェイを介したTLSエグレストラフィック転送のクリーンアップ

任意のワイルドカードドメインへのMongoDB TLSエグレストラフィックの有効化

SNIプロキシ付きの新しいエグレスゲートウェイの準備

新しいエグレスゲートウェイを使用して*.comへのアクセスを設定します。

何が起こったのかを理解する

任意のワイルドカードドメインへのMongoDB TLSエグレストラフィックの設定のクリーンアップ

クリーンアップ

結論

新しいエグレスゲートウェイを使用して`*.com`へのアクセスを設定します。
