AWS NLBとIstio Ingress Gatewayにおけるプロキシプロトコル

AWS NLBとIstio Ingress Gatewayでプロキシプロトコルを有効にする方法。

2020年12月11日 | Salesforceの李欣慧

このブログでは、AWS NLBとIstio Ingress Gatewayのスタックでプロキシプロトコルを構成および有効にする方法に関する最新の経験を紹介します。プロキシプロトコルは、クライアント情報を失うことなくプロキシとリバースプロキシを連鎖させるために設計されました。プロキシプロトコルは、インフラストラクチャの変更やNATingファイアウォールを必要とせず、プロトコルに依存せず、優れたスケーラビリティを提供するという利点を提供します。さらに、クライアントIPアドレスを簡単に読み取れるように、デプロイメントでX-Forwarded-For HTTPヘッダーも有効にします。このブログでは、プロキシプロトコルの使用を示すために、ポート80と443でhttpbinサービスを使用してIstio Ingressのトラフィック管理を示します。この例では、プロキシプロトコルのv1とv2の両方が機能しますが、AWS NLBは現在v2のみをサポートしているため、このブログの残りの部分ではデフォルトでプロキシプロトコルv2を使用します。次の図は、AWS NLBを使用したプロキシプロトコルv2の使用を示しています。

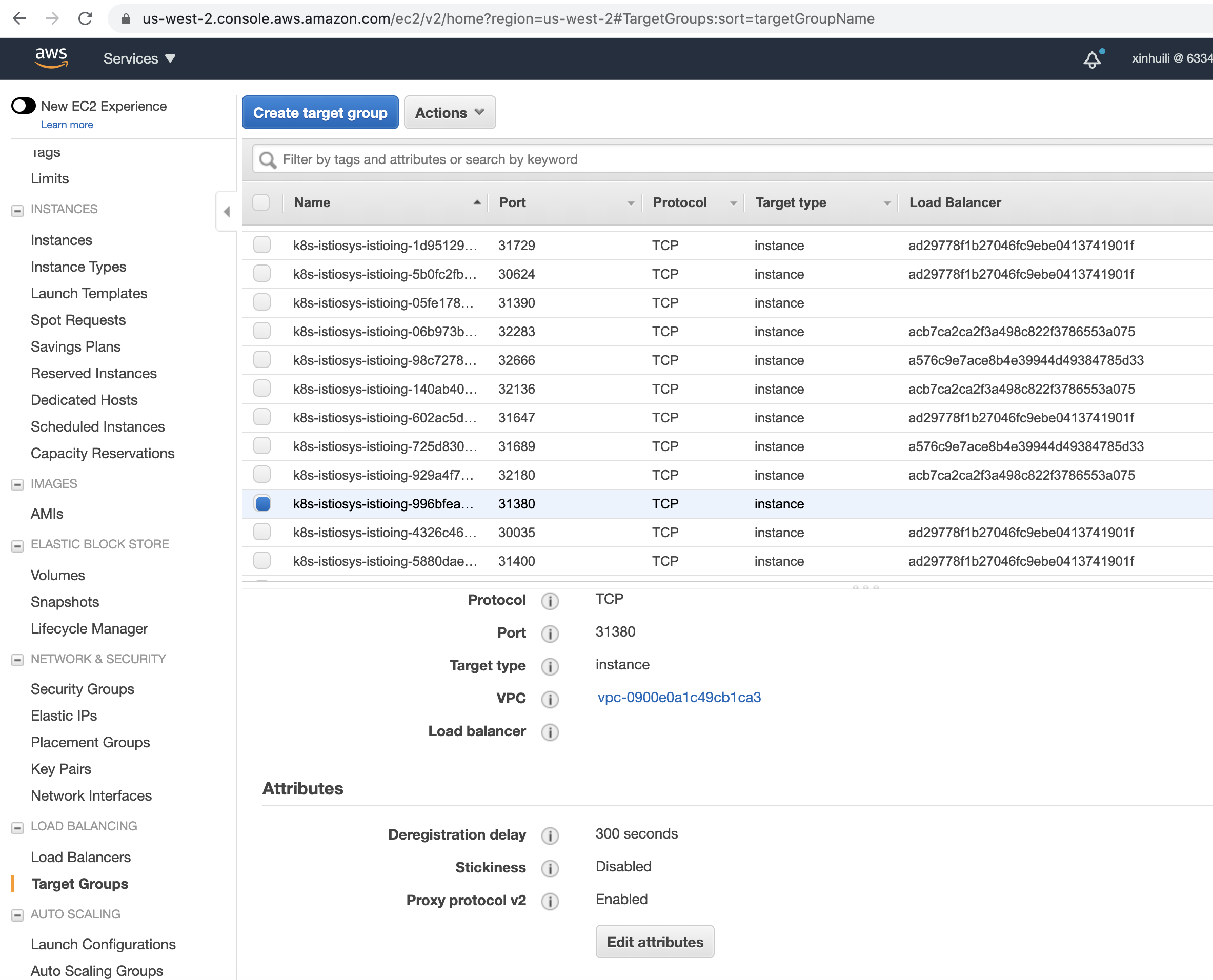

AWS NLB portal to enable proxy protocol
プロキシプロトコルを有効にするAWS NLBポータル

80と443の個別の設定

次の手順を実行する前に、適切なVPC、IAM、Kubernetesが設定されたAWS環境が想定されています。

ステップ1：AWS NLBでIstioをインストールする

ブログAWS NLBを使用したIstio Ingressの構成は、AWS IAMロールを設定し、HelmによってAWS NLBの使用を有効にする詳細な手順を示しています。Terraformなどの他の自動化ツールを使用して、同じ目標を達成することもできます。次の例では、プロキシプロトコルとX-Forwarded-Forを同時に有効にするために、より完全な構成を示します。

apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"
    service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
    proxy.istio.io/config: '{"gatewayTopology" : { "numTrustedProxies": 2 } }'
  labels:
    app: istio-ingressgateway
    istio: ingressgateway
    release: istio
  name: istio-ingressgateway

ステップ2：プロキシプロトコルEnvoyフィルターを作成する

apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: proxy-protocol
  namespace: istio-system
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  configPatches:
  - applyTo: LISTENER
    patch:
      operation: MERGE
      value:
        listener_filters:
        - name: envoy.filters.listener.proxy_protocol
        - name: envoy.filters.listener.tls_inspector

ステップ3：X-Forwarded-Forヘッダーを有効にする

このブログには、ゲートウェイネットワークトポロジの構成例がいくつか含まれています。次の例では、中間プロキシなしでX-Forwarded-Forを有効にするように構成が調整されています。

apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: ingressgateway-settings
  namespace: istio-system
spec:
  configPatches:
  - applyTo: NETWORK_FILTER
    match:
      listener:
        filterChain:
          filter:
            name: envoy.http_connection_manager
    patch:
      operation: MERGE
      value:
        name: envoy.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManager
          skip_xff_append: false
          use_remote_address: true
          xff_num_trusted_hops: 1

ステップ4：ポート80と443でhttpbinのIngress Gatewayをデプロイする

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: httpbin-gateway
spec:
  selector:
    istio: ingressgateway # use Istio default gateway implementation
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "a25fa0b4835b.elb.us-west-2.amazonaws.com"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: httpbin
spec:
  hosts:
  - "a25fa0b4835b.elb.us-west-2.amazonaws.com"
  gateways:
  - httpbin-gateway
  http:
  - match:
    - uri:
        prefix: /headers
    route:
    - destination:
        port:
          number: 8000
        host: httpbin

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: mygateway2
spec:
  selector:
    istio: ingressgateway # use istio default ingress gateway
  servers:
  - port:
      number: 443
      name: https
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: httpbin-credential # must be the same as secret
    hosts:
    - "a25fa0b4835b.elb.us-west-2.amazonaws.com"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: httpbin
spec:
  hosts:
  - "a25fa0b4835b.elb.us-west-2.amazonaws.com"
  gateways:
  - mygateway2
  http:
  - match:
    - uri:
        prefix: /headers
    route:
    - destination:
        port:
          number: 8000
        host: httpbin

ステップ5：httpbinのヘッダー出力を確認する

ポート443（80も同様）を確認し、プロキシプロトコルありとなしの場合を比較します。

//////with proxy_protocal enabled in the stack
*   Trying YY.XXX.141.26...
* TCP_NODELAY set
* Connection failed
* connect to YY.XXX.141.26 port 443 failed: Operation timed out
*   Trying YY.XXX.205.117...
* TCP_NODELAY set
* Connected to a25fa0b4835b.elb.us-west-2.amazonaws.com (XX.YYY.205.117) port 443 (#0)
* ALPN, offering h2
* ALPN, offering http/1.1
* successfully set certificate verify locations:
*   CAfile: new_certificates/example.com.crt
  CApath: none
* TLSv1.2 (OUT), TLS handshake, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Server hello (2):
* TLSv1.2 (IN), TLS handshake, Certificate (11):
* TLSv1.2 (IN), TLS handshake, Server key exchange (12):
* TLSv1.2 (IN), TLS handshake, Server finished (14):
* TLSv1.2 (OUT), TLS handshake, Client key exchange (16):
* TLSv1.2 (OUT), TLS change cipher, Change cipher spec (1):
* TLSv1.2 (OUT), TLS handshake, Finished (20):
* TLSv1.2 (IN), TLS change cipher, Change cipher spec (1):
* TLSv1.2 (IN), TLS handshake, Finished (20):
* SSL connection using TLSv1.2 / ECDHE-RSA-CHACHA20-POLY1305
* ALPN, server accepted to use h2
* Server certificate:
*  subject: CN=a25fa0b4835b.elb.us-west-2.amazonaws.com; O=httpbin organization
*  start date: Oct 29 20:39:12 2020 GMT
*  expire date: Oct 29 20:39:12 2021 GMT
*  common name: a25fa0b4835b.elb.us-west-2.amazonaws.com (matched)
*  issuer: O=example Inc.; CN=example.com
*  SSL certificate verify ok.
* Using HTTP2, server supports multi-use
* Connection state changed (HTTP/2 confirmed)
* Copying HTTP/2 data in stream buffer to connection buffer after upgrade: len=0
* Using Stream ID: 1 (easy handle 0x7fc6c8810800)
> GET /headers?show_env=1 HTTP/2
> Host: a25fa0b4835b.elb.us-west-2.amazonaws.com
> User-Agent: curl/7.64.1
> Accept: */*
>
* Connection state changed (MAX_CONCURRENT_STREAMS == 2147483647)!
< HTTP/2 200
< server: istio-envoy
< date: Thu, 29 Oct 2020 21:39:46 GMT
< content-type: application/json
< content-length: 629
< access-control-allow-origin: *
< access-control-allow-credentials: true
< x-envoy-upstream-service-time: 2
<
{
  "headers": {
    "Accept": "*/*",
    "Content-Length": "0",
    "Host": "a25fa0b4835b.elb.us-west-2.amazonaws.com",
    "User-Agent": "curl/7.64.1",
    "X-B3-Sampled": "0",
    "X-B3-Spanid": "74f99a1c6fc29975",
    "X-B3-Traceid": "85db86fe6aa322a074f99a1c6fc29975",
    "X-Envoy-Attempt-Count": "1",
    "X-Envoy-Decorator-Operation": "httpbin.default.svc.cluster.local:8000/headers*",
    "X-Envoy-External-Address": "XX.110.54.41",
    "X-Forwarded-For": "XX.110.54.41",
    "X-Forwarded-Proto": "https",
    "X-Request-Id": "5c3bc236-0c49-4401-b2fd-2dbfbce506fc"
  }
}
* Connection #0 to host a25fa0b4835b.elb.us-west-2.amazonaws.com left intact
* Closing connection 0

//////////without proxy_protocal
*   Trying YY.XXX.141.26...
* TCP_NODELAY set
* Connection failed
* connect to YY.XXX.141.26 port 443 failed: Operation timed out
*   Trying YY.XXX.205.117...
* TCP_NODELAY set
* Connected to a25fa0b4835b.elb.us-west-2.amazonaws.com (YY.XXX.205.117) port 443 (#0)
* ALPN, offering h2
* ALPN, offering http/1.1
* successfully set certificate verify locations:
*   CAfile: new_certificates/example.com.crt
  CApath: none
* TLSv1.2 (OUT), TLS handshake, Client hello (1):
* TLSv1.2 (IN), TLS handshake, Server hello (2):
* TLSv1.2 (IN), TLS handshake, Certificate (11):
* TLSv1.2 (IN), TLS handshake, Server key exchange (12):
* TLSv1.2 (IN), TLS handshake, Server finished (14):
* TLSv1.2 (OUT), TLS handshake, Client key exchange (16):
* TLSv1.2 (OUT), TLS change cipher, Change cipher spec (1):
* TLSv1.2 (OUT), TLS handshake, Finished (20):
* TLSv1.2 (IN), TLS change cipher, Change cipher spec (1):
* TLSv1.2 (IN), TLS handshake, Finished (20):
* SSL connection using TLSv1.2 / ECDHE-RSA-CHACHA20-POLY1305
* ALPN, server accepted to use h2
* Server certificate:
*  subject: CN=a25fa0b4835b.elb.us-west-2.amazonaws.com; O=httpbin organization
*  start date: Oct 29 20:39:12 2020 GMT
*  expire date: Oct 29 20:39:12 2021 GMT
*  common name: a25fa0b4835b.elb.us-west-2.amazonaws.com (matched)
*  issuer: O=example Inc.; CN=example.com
*  SSL certificate verify ok.
* Using HTTP2, server supports multi-use
* Connection state changed (HTTP/2 confirmed)
* Copying HTTP/2 data in stream buffer to connection buffer after upgrade: len=0
* Using Stream ID: 1 (easy handle 0x7fbf8c808200)
> GET /headers?show_env=1 HTTP/2
> Host: a25fa0b4835b.elb.us-west-2.amazonaws.com
> User-Agent: curl/7.64.1
> Accept: */*
>
* Connection state changed (MAX_CONCURRENT_STREAMS == 2147483647)!
< HTTP/2 200
< server: istio-envoy
< date: Thu, 29 Oct 2020 20:44:01 GMT
< content-type: application/json
< content-length: 612
< access-control-allow-origin: *
< access-control-allow-credentials: true
< x-envoy-upstream-service-time: 1
<
{
  "headers": {
    "Accept": "*/*",
    "Content-Length": "0",
    "Host": "a25fa0b4835b.elb.us-west-2.amazonaws.com",
    "User-Agent": "curl/7.64.1",
    "X-B3-Sampled": "0",
    "X-B3-Spanid": "69913a6e6e949334",
    "X-B3-Traceid": "729d5da3618545da69913a6e6e949334",
    "X-Envoy-Attempt-Count": "1",
    "X-Envoy-Decorator-Operation": "httpbin.default.svc.cluster.local:8000/headers*",
    "X-Envoy-Internal": "true",
    "X-Forwarded-For": "172.16.5.30",
    "X-Forwarded-Proto": "https",
    "X-Request-Id": "299c7f8a-5f89-480a-82c9-028c76d45d84"
  }
}
* Connection #0 to host a25fa0b4835b.elb.us-west-2.amazonaws.com left intact
* Closing connection 0

結論

このブログでは、プロキシプロトコルが有効になっているAWS NLBとIstio Ingress Gatewayで構成されるスタックのデプロイメントについて説明しました。逸話的、経験的、より非公式な方法でプロトコルの有効化に関心のある方にとって役立つことを願っています。ただし、偽のX-Forwarded-For攻撃に対処することはこのブログの範囲外であるため、X-Forwarded-Forヘッダーはテストでの読みやすさのためだけに使用する必要があります。
