Istioアンビエントメッシュを始める
Istioアンビエントメッシュを始めるためのステップバイステップガイド。
アンビエントメッシュは本日発表されたIstioの新しいデータプレーンモードです。この入門ガイドに従うことで、アンビエントメッシュがアプリケーションのオンボーディングをどのように簡素化し、継続的な運用を支援し、サービスメッシュのインフラリソースの使用量を削減できるかを体験できます。
アンビエントモードでIstioをインストール
- アンビエントメッシュをサポートするIstioのプレビュー版をダウンロードします。
- サポートされている環境を確認してください。2つ以上のノードがあるバージョン1.21以降のKubernetesクラスターを使用することをお勧めします。Kubernetesクラスターがない場合は、ローカルで（以下に示すkindを使用するなど）セットアップするか、GoogleまたはAWS Cloudにデプロイできます。
$ kind create cluster --config=- <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
name: ambient
nodes:
- role: control-plane
- role: worker
- role: worker
EOF
ambientプロファイルは、アンビエントメッシュを始めるのに役立つように設計されています。上記のダウンロードしたistioctlを使用して、KubernetesクラスターにambientプロファイルでIstioをインストールします。
$ istioctl install --set profile=ambient
上記のコマンドを実行すると、次の4つのコンポーネントが正常にインストールされたことを示す出力が得られます。
✔ Istio core installed
✔ Istiod installed
✔ Ingress gateways installed
✔ CNI installed
✔ Installation complete
デフォルトでは、ambientプロファイルでは、Istioコア、Istiod、イングレスゲートウェイ、ゼロトラストトンネルエージェント（ztunnel）、およびCNIプラグインが有効になっています。Istio CNIプラグインは、アンビエントメッシュの一部であるアプリケーションポッドを検出し、ztunnel間のトラフィックリダイレクトを構成する役割を担います。デフォルトのアンビエントプロファイルで、次のポッドがistio-system名前空間にインストールされていることがわかります。
$ kubectl get pod -n istio-system
NAME READY STATUS RESTARTS AGE
istio-cni-node-97p9l 1/1 Running 0 29s
istio-cni-node-rtnvr 1/1 Running 0 29s
istio-cni-node-vkqzv 1/1 Running 0 29s
istio-ingressgateway-5dc9759c74-xlp2j 1/1 Running 0 29s
istiod-64f6d7db7c-dq8lt 1/1 Running 0 47s
ztunnel-bq6w2 1/1 Running 0 47s
ztunnel-tcn4m 1/1 Running 0 47s
ztunnel-tm9zl 1/1 Running 0 47s
istio-cniおよびztunnelコンポーネントは、すべてのノードで実行されるKubernetes DaemonSetsとしてデプロイされます。各Istio CNIポッドは、同じノードに併置されたすべてのポッドをチェックして、これらのポッドがアンビエントメッシュの一部であるかどうかを確認します。これらのポッドの場合、CNIプラグインはトラフィックリダイレクトを構成し、ポッドへのすべての着信および発信トラフィックが最初に併置されたztunnelにリダイレクトされるようにします。ノードで新しいポッドがデプロイまたは削除されると、CNIプラグインは引き続き監視し、それに応じてリダイレクトロジックを更新します。
アプリケーションをデプロイ
前のステップでIstioダウンロードの一部であるサンプルbookinfoアプリケーションを使用します。アンビエントモードでは、Istioなしの場合とまったく同じ方法でKubernetesクラスターにアプリケーションをデプロイします。つまり、アンビエントメッシュを有効にする前にKubernetesでアプリケーションを実行し、アプリケーションを再起動または再構成する必要なしにメッシュに参加させることができます。
$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml
$ kubectl apply -f https://raw.githubusercontent.com/linsun/sample-apps/main/sleep/sleep.yaml
$ kubectl apply -f https://raw.githubusercontent.com/linsun/sample-apps/main/sleep/notsleep.yaml
注：sleepとnotsleepは、curlクライアントとして機能できる2つの単純なアプリケーションです。
クラスターの外部からbookinfoアプリにアクセスできるように、productpageをIstioイングレスゲートウェイに接続します
$ kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

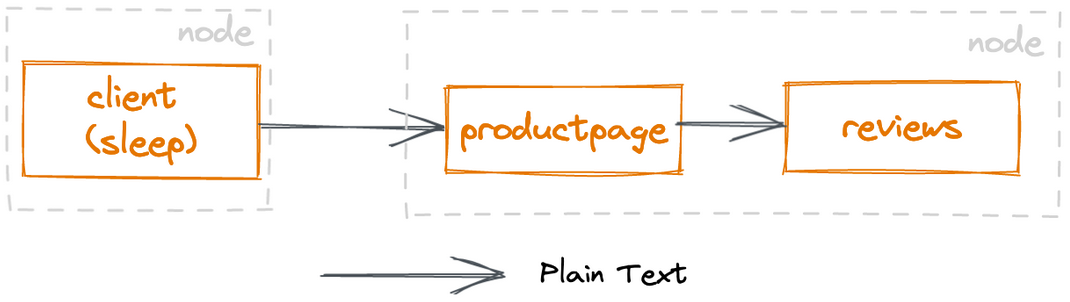

bookinfoアプリケーションをテストします。ゲートウェイの有無にかかわらず動作するはずです。注：下にistio-ingressgateway.istio-systemがある場合は、ロードバランサーIP（またはホスト名）に置き換えることができます
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1
アプリケーションをアンビエントメッシュに追加
名前空間にラベルを付けるだけで、指定された名前空間内のすべてのポッドをアンビエントメッシュの一部にすることができます
$ kubectl label namespace default istio.io/dataplane-mode=ambient
おめでとうございます！デフォルトの名前空間内のすべてのポッドをアンビエントメッシュに正常に追加しました。最も良い点は、何も再起動または再デプロイする必要がないことです！
テストトラフィックを送信
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1

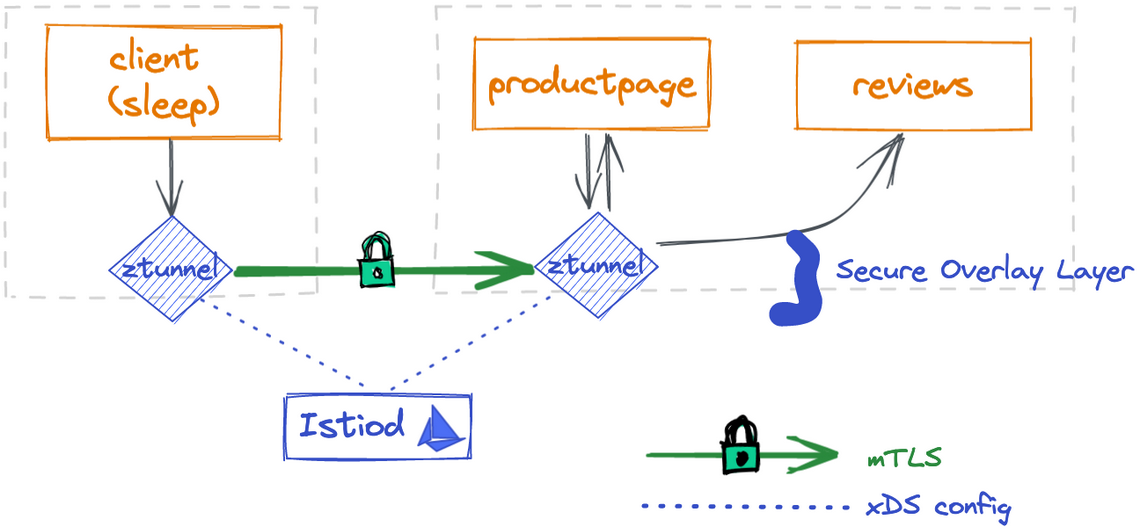

アンビエントメッシュ内のアプリケーション間で、すぐにmTLS通信が実現します。
各IDのX.509証明書について知りたい場合は、証明書をステップ実行することで詳細を確認できます
$ istioctl pc secret ds/ztunnel -n istio-system -o json | jq -r '.dynamicActiveSecrets[0].secret.tlsCertificate.certificateChain.inlineBytes' | base64 --decode | openssl x509 -noout -text -in /dev/stdin
たとえば、出力には、ローカルKubernetesクラスターによって発行され、24時間有効なsleepプリンシパルの証明書が表示されます。
Certificate:
Data:
Version: 3 (0x2)
Serial Number: 307564724378612391645160879542592778778 (0xe762cfae32a3b8e3e50cb9abad32b21a)
Signature Algorithm: SHA256-RSA
Issuer: O=cluster.local
Validity
Not Before: Aug 29 21:00:14 2022 UTC
Not After : Aug 30 21:02:14 2022 UTC
Subject:
Subject Public Key Info:
Public Key Algorithm: RSA
Public-Key: (2048 bit)
Modulus:
ac:db:1a:77:72:8a:99:28:4a:0c:7e:43:fa:ff:35:
75:aa:88:4b:80:4f:86:ca:69:59:1c:b5:16:7b:71:
dd:74:57:e2:bc:cf:ed:29:7d:7b:fa:a2:c9:06:e6:
d6:41:43:2a:3c:2c:18:8e:e8:17:f6:82:7a:64:5f:
c4:8a:a4:cd:f1:4a:9c:3f:e0:cc:c5:d5:79:49:37:
30:10:1b:97:94:2c:b7:1b:ed:a2:62:d9:3b:cd:3b:
12:c9:b2:6c:3c:2c:ac:54:5b:a7:79:97:fb:55:89:
ca:08:0e:2e:2a:b8:d2:e0:3b:df:b2:21:99:06:1b:
60:0d:e8:9d:91:dc:93:2f:7c:27:af:3e:fc:42:99:
69:03:9c:05:0b:c2:11:25:1f:71:f0:8a:b1:da:4a:
da:11:7c:b4:14:df:6e:75:38:55:29:53:63:f5:56:
15:d9:6f:e6:eb:be:61:e4:ce:4b:2a:f9:cb:a6:7f:
84:b7:4c:e4:39:c1:4b:1b:d4:4c:70:ac:98:95:fe:
3e:ea:5a:2c:6c:12:7d:4e:24:ab:dc:0e:8f:bc:88:
02:f2:66:c9:12:f0:f7:9e:23:c9:e2:4d:87:75:b8:
17:97:3c:96:83:84:3f:d1:02:6d:1c:17:1a:43:ce:
68:e2:f3:d7:dd:9e:a6:7d:d3:12:aa:f5:62:91:d9:
8d
Exponent: 65537 (0x10001)
X509v3 extensions:
X509v3 Key Usage: critical
Digital Signature, Key Encipherment
X509v3 Extended Key Usage:
Server Authentication, Client Authentication
X509v3 Basic Constraints: critical
CA:FALSE
X509v3 Authority Key Identifier:
keyid:93:49:C1:B8:AB:BF:0F:7D:44:69:5A:C3:2A:7A:3C:79:19:BE:6A:B7
X509v3 Subject Alternative Name: critical
URI:spiffe://cluster.local/ns/default/sa/sleep
注：出力が表示されない場合は、ds/ztunnelが証明書を管理していないノードを選択した可能性があります。代わりに、サンプルアプリケーションポッドのいずれかを管理する特定のztunnelポッド（例：istioctl pc secret ztunnel-tcn4m -n istio-system）を指定できます。
セキュアなアプリケーションアクセス
アプリケーションをアンビエントメッシュに追加した後、L4認証ポリシーを使用してアプリケーションアクセスを保護できます。これにより、クライアントワークロードIDに基づいてサービスへのアクセスを制御できますが、GETやPOSTなどのHTTPメソッドのようなL7レベルでは制御できません。
L4認証ポリシー
sleepサービスアカウントとistio-ingressgatewayサービスアカウントがproductpageサービスを呼び出すことを明示的に許可します
$ kubectl apply -f - <<EOF
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: productpage-viewer
namespace: default
spec:
selector:
matchLabels:
app: productpage
action: ALLOW
rules:
- from:
- source:
principals: ["cluster.local/ns/default/sa/sleep", "cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
EOF
上記認証ポリシーが機能していることを確認します
$ # this should succeed
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ # this should succeed
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
$ # this should fail with an empty reply
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1
レイヤー7認証ポリシー

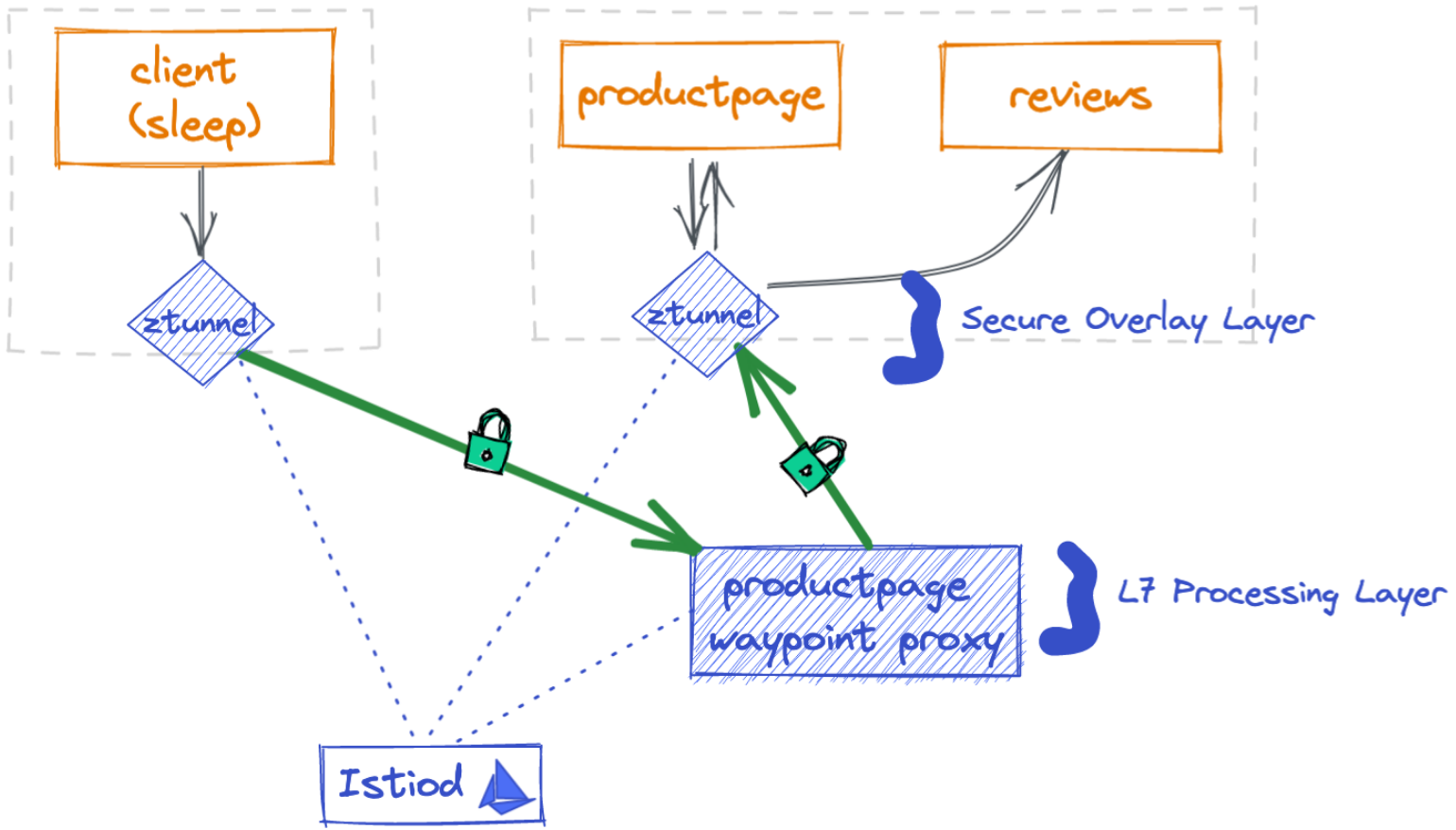

Kubernetes Gateway APIを使用して、bookinfo-productpageサービスアカウントを使用するproductpageサービスのウェイポイントプロキシをデプロイできます。productpageサービスに送信されるすべてのトラフィックは、レイヤー7（L7）プロキシによって仲介、適用、および監視されます。
$ kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1beta1
kind: Gateway
metadata:
name: productpage
annotations:
istio.io/service-account: bookinfo-productpage
spec:
gatewayClassName: istio-mesh
EOF
注：ウェイポイントプロキシの場合、gatewayClassNameはistio-meshである必要があります。
productpageウェイポイントプロキシのステータスを表示します。Readyステータスのゲートウェイリソースの詳細が表示されるはずです
$ kubectl get gateway productpage -o yaml
...
status:
conditions:
- lastTransitionTime: "2022-09-06T20:24:41Z"
message: Deployed waypoint proxy to "default" namespace for "bookinfo-productpage"
service account
observedGeneration: 1
reason: Ready
status: "True"
type: Ready
sleepサービスアカウントとistio-ingressgatewayサービスアカウントがproductpageサービスをGETすることを明示的に許可するようにAuthorizationPolicyを更新しますが、他の操作は実行しません
$ kubectl apply -f - <<EOF
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: productpage-viewer
namespace: default
spec:
selector:
matchLabels:
app: productpage
action: ALLOW
rules:
- from:
- source:
principals: ["cluster.local/ns/default/sa/sleep", "cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
to:
- operation:
methods: ["GET"]
EOF
上記認証ポリシーが機能していることを確認します
$ # this should fail with an RBAC error because it is not a GET operation
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ -X DELETE | head -n1
$ # this should fail with an RBAC error because the identity is not allowed
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1
$ # this should continue to work
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
productpageウェイポイントプロキシがデプロイされると、productpageサービスへのすべてのリクエストに対してL7メトリクスも自動的に取得されます
$ kubectl exec deploy/bookinfo-productpage-waypoint-proxy -- curl -s http://localhost:15020/stats/prometheus | grep istio_requests_total
次のように、response_code=403のメトリクスと、いくつかのメトリクスresponse_code=200が表示されます
istio_requests_total{
response_code="403",
source_workload="notsleep",
source_workload_namespace="default",
source_principal="spiffe://cluster.local/ns/default/sa/notsleep",
destination_workload="productpage-v1",
destination_principal="spiffe://cluster.local/ns/default/sa/bookinfo-productpage",
connection_security_policy="mutual_tls",
...
}
このメトリクスは、ソースワークロード（notsleep）が宛先ワークロード（productpage-v1）を相互TLS接続を介してソースプリンシパルと宛先プリンシパルと共に呼び出すときに、2つの403レスポンスを表示します。
トラフィックの制御
bookinfo-reviewサービスアカウントを使用して、reviewサービスのウェイポイントプロキシをデプロイし、reviewサービスに送信されるすべてのトラフィックがウェイポイントプロキシによって仲介されるようにします。
$ kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1beta1
kind: Gateway
metadata:
name: reviews
annotations:
istio.io/service-account: bookinfo-reviews
spec:
gatewayClassName: istio-mesh
EOF
reviews仮想サービスを適用して、レビューv1へのトラフィックの90％とレビューv2へのトラフィックの10％を制御します。
$ kubectl apply -f samples/bookinfo/networking/virtual-service-reviews-90-10.yaml
$ kubectl apply -f samples/bookinfo/networking/destination-rule-reviews.yaml
100のリクエストからのトラフィックの約10％がreviews-v2に送信されることを確認します
$ kubectl exec -it deploy/sleep -- sh -c 'for i in $(seq 1 100); do curl -s http://istio-ingressgateway.istio-system/productpage | grep reviews-v.-; done'
まとめ
サイドカーまたはアンビエントデータプレーンモードのどちらを使用することを選択しても、既存のIstioリソースは引き続き機能します。
短いビデオを見て、LinがIstioアンビエントメッシュデモを5分で実行する様子をご覧ください
次は何ですか
シンプルな「アンビエント」アーキテクチャを備えた新しいIstioアンビエントデータプレーンに非常に興奮しています。アンビエントモードでのサービスメッシュへのアプリケーションのオンボーディングは、名前空間にラベルを付けるのと同じくらい簡単になりました。アプリケーションは、メッシュトラフィックの暗号化IDを備えたmTLSやL4の可観測性などの即時のメリットが得られます。アンビエントメッシュ内のアプリケーション間でアクセスやルートを制御したり、回復力を高めたり、L7メトリクスを取得したりする必要がある場合は、必要に応じてウェイポイントプロキシをアプリケーションに適用できます。リソースを節約するだけでなく、多くのプロキシを常に更新する運用コストも節約できるため、必要なものだけを支払うことを強く推奨します。新しいIstioアンビエントデータプレーンアーキテクチャを試して、そのシンプルさを体験してください。Istioコミュニティでフィードバックをお待ちしています！
